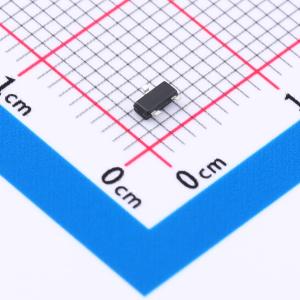

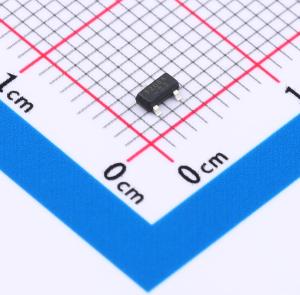

温馨提醒：图片仅供参考，商品以实物为准
PJ6206AL33SA
低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高精度、低功耗的三端正电压调节器，采用CMOS技术制造，由限流器电路、驱动晶体管、精密参考电压和误差校正电路组成，与低ESR陶瓷电容兼容。限流器的折返电路可作为短路保护和输出引脚的输出电流限制器。
- 品牌名称
- PJSEMI(平晶微)
- 商品型号
- PJ6206AL33SA
- 商品编号
- C2919619
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 8V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 290mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6uA | |
| 噪声 | 160uVrms | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | 0℃~+70℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
PJ6206A系列是采用CMOS技术制造的高精度、低功耗三端正电压稳压器。 PJ6206A系列由限流电路、驱动晶体管、精密参考电压和误差校正电路组成。该系列与低ESR陶瓷电容器兼容。限流电路的折返电路可作为短路保护，也可作为输出引脚的输出电流限制器。
商品特性
- 静态电流：6μA
- 输入电压范围：最大8V
- 输出电流：300mA
- 低压差：290mV@100mA（输出电压=3.3V）
- 输出电压：1.2 - 5.0V
- 输出电压精度：±2%（典型值）
- 低功耗
应用领域
- 手机
- 电池供电设备
- 便携式游戏机
- 参考电压源
