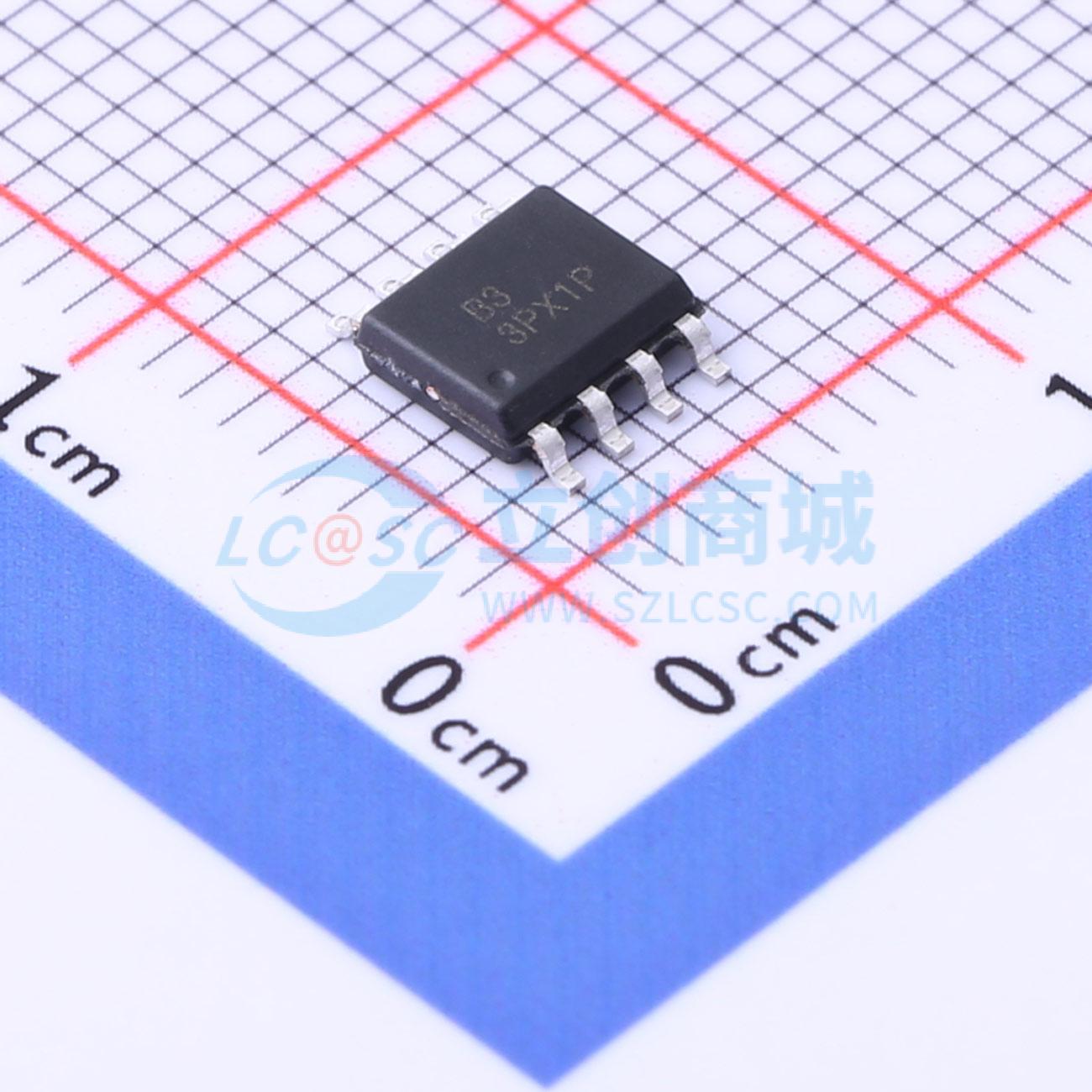

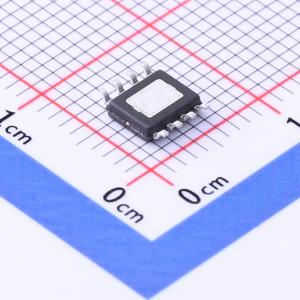

温馨提醒：图片仅供参考，商品以实物为准

BL8576CS8TR

1A 独立线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8576 是一款单节、完全集成的恒流（CC）/恒压（CV）锂离子电池充电器。它能够提供高达 1A 的充电电流，最终浮充电压精度为 ±1%。BL8576 内置热调节电路，可确保其安全运行
品牌名称: BL(上海贝岭)
商品型号: BL8576CS8TR
商品编号: C2919622
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

BL8576 是一款单节、完全集成的恒流 (CC)/恒压 (CV) 锂离子电池充电器。它能够提供高达 1A 的充电电流，最终浮充电压精度为 ±1%。BL8576 内置热调节电路，确保其安全运行。无需阻塞二极管或外部电流检测电阻；因此，基本充电器电路的外部元件减少到两个。BL8576 还能够通过 USB 电源供电运行。

商品特性

单节、完全集成的恒流 (CC)/恒压 (CV) 锂离子电池充电器
采用紧凑封装，对外部元件的需求降至最低，非常适合便携式应用
无需外部检测电阻或阻塞二极管
内置热反馈机制，可调节充电电流并控制芯片温度
具备预充电功能，用于对深度放电的电池进行涓流充电
快速充电电流可通过外部电阻进行编程
一旦电池充电曲线达到恒压阶段，自动启用恒压调节模式
当充电电流降至编程值的 1/10 时，输出电流衰减，充电终止
持续监测电池电压，当电压降至恒压值以下 150mV 时，启用新的充电周期
监测电源状态，在检测到输入电源不足时，将电池放电电流降至最低
在关机模式下，可将电源电流降至小于 25μA
状态引脚输出逻辑高/低电平，以指示充电状态和电源是否存在
充电电流监测、欠压锁定
无需外部 MOSFET、检测电阻或阻塞二极管，具备独立工作能力
采用紧凑封装的单节锂离子电池完整线性充电器
可编程的预充电、快速充电和终止电流
具备热调节的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
可直接通过 USB 端口为单节锂离子电池充电
预设 4.2V 充电电压，精度为 ±1%
自动再充电
充电状态输出引脚
C/10 充电终止
关机时电源电流为 25μA
2.9V 涓流充电阈值
软启动限制浪涌电流
采用 ESOP8 封装

应用领域

移动电话
个人数字助理 (PDA)
MP3 播放器
充电座和托架
蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6V
	最大充电电流	525mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	25uA
