温馨提醒：图片仅供参考，商品以实物为准

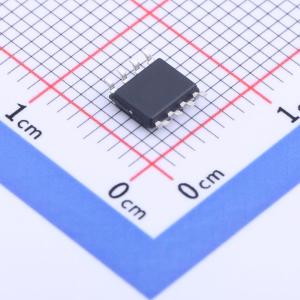

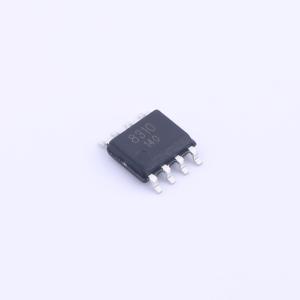

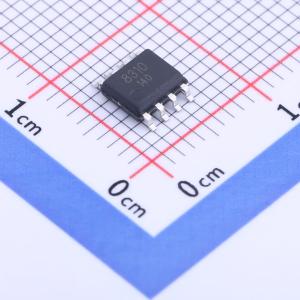

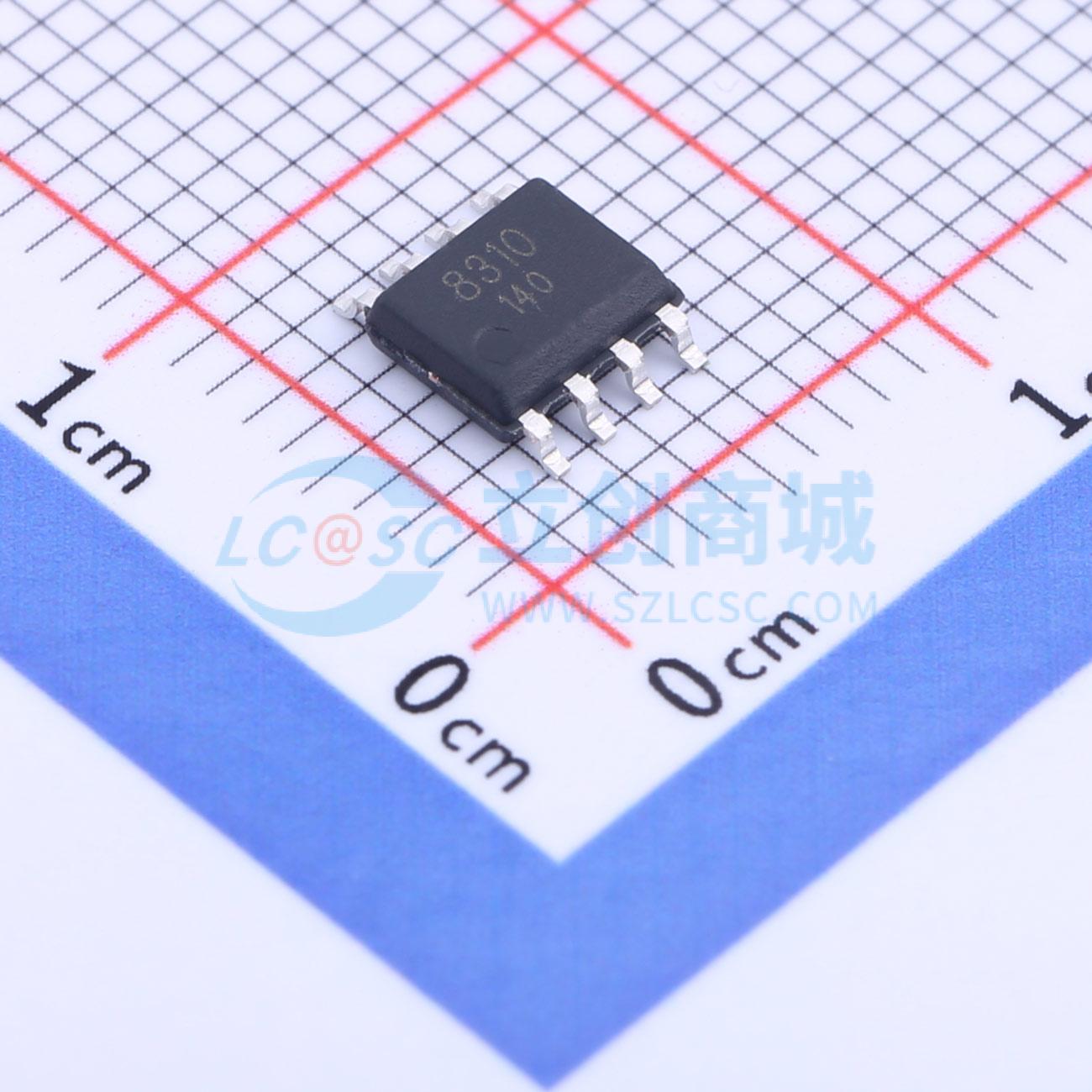

BL8310MDS

低压H桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压H桥驱动器 BL8310是专门为低电压工作系统而设计的低压直流马达驱动芯片。集成了4个低电阻MOS和正转，反转，刹车和停止功能。 BL8310内置温度保护功能，当发生输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流。
品牌名称: BL(上海贝岭)
商品型号: BL8310MDS
商品编号: C2919623
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

BL8310是专门为低电压工作系统而设计的低压直流马达驱动芯片。集成了4个低电阻MOS和正转，反转，刹车和停止功能。 BL8310内置温度保护功能，当发生输出短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度急剧升高，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流。

商品特性

工作电压范围：2.0 - 6.8V
低工作电流 (typ. 70uA)
低待机电流 (typ. 0.1uA)
持续工作电流 1.0A
集成迟滞效应的热保护功能
封装 DFN8（2x2π），SOP8

应用领域

消费类产品
水气表计类产品
玩具
电动牙刷

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1A

	属性	参数值
	工作电压	2V~6.8V
	导通电阻	700mΩ
	静态电流(Iq)	100nA
	工作温度	-40℃~+85℃
