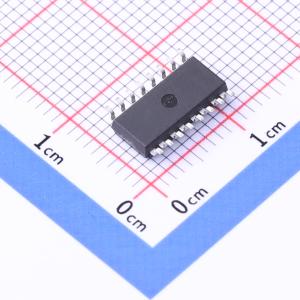

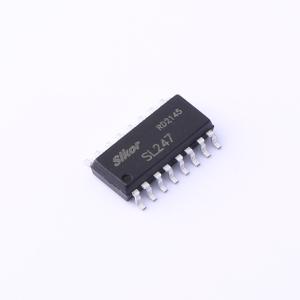

温馨提醒：图片仅供参考，商品以实物为准
SL247
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL247
- 商品编号
- C2918948
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入电压类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 反向电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间 | 2us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+125℃ |
商品概述
SL-247-4系列器件包含四个红外发光二极管和四个光电晶体管探测器。它们采用16引脚SOP封装，无卤素和Sb₂O₃。
商品特性
- 电流传输比（CTR）：在IF = 5mA、VCE = 5V、Ta = 25℃时，最小值为50%
- 高输入-输出隔离电压，VISO = 3750Vrms
- 集电极和发射极电压：最小值为80V
- 工作温度：-55℃至125℃
- 符合RoHS、REACH标准
- 湿度敏感度等级为Ⅰ级
应用领域
- 需要高密度安装的混合PCB基板
- 可编程控制器
- 系统设备和测量仪器
