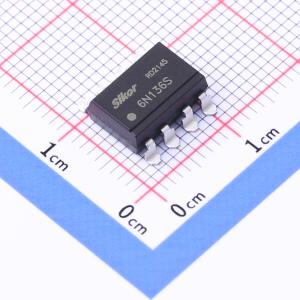

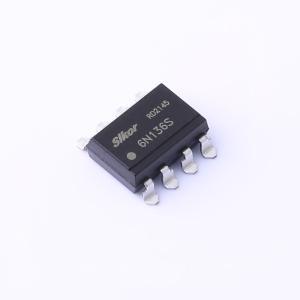

温馨提醒：图片仅供参考，商品以实物为准
6N136S
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个高效 AlGaAs 发光二极管和一个高速光探测器组成。这种设计可在光耦合器的输入侧和输出侧之间提供出色的交流和直流隔离。光电二极管的偏置连接通过降低基极-集电极电容来提高传统光电晶体管耦合器的速度。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- 6N136S
- 商品编号
- C2918950
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 1us | |
| 传播延迟 tpHL | 1us | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 200mW | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
