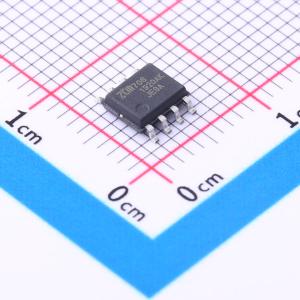

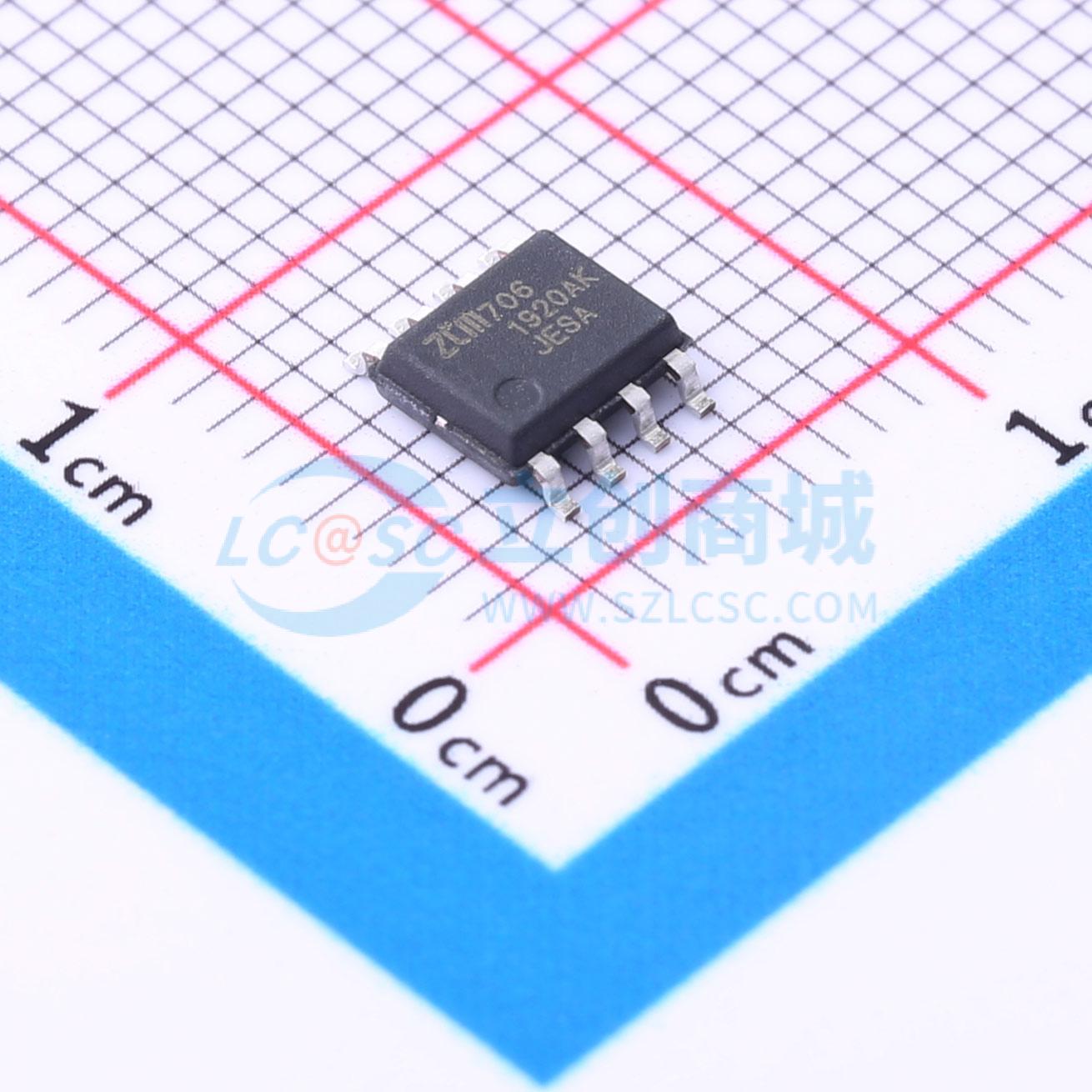

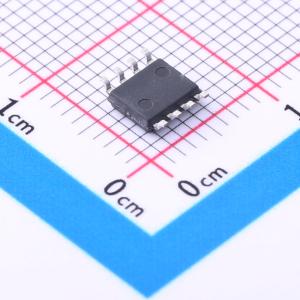

温馨提醒：图片仅供参考，商品以实物为准
ZLM706JESA/T
ZLM706JESA/T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持手动复位、电源失效监控和改良了的看门狗计时器，电大电源电流140UA，代替IMP706JESA
- 品牌名称
- ZLM(周励)
- 商品型号
- ZLM706JESA/T
- 商品编号
- C2917380
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 简单复位/加电复位 | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4V | |
| 受监控电压数 | 1 |
商品概述
当电源电压低于2.63V（706P/R，708R）、2.93V（706S,708S）、3.08V(706T,708T）、4.00V（706J,708J）、4.40V（706/708）、或4.65V(705/707，813L)时，将产生复位信号。813L芯片主要用于监控电源电压和电池电压。706P/R/S/T/J、705/706/813L芯片具有一个1.6秒延时复位的看门狗电路。将WDI引脚悬空可以禁用看门狗计时器。708R/S/T/J、707/708芯片具有高电平和低电平两种复位电平输出，但没有看门狗功能。706P芯片与706R芯片的功能基本一致，但复位输出高电平。813L与705芯片的功能也基本一致，但复位输出为高电平。
内置1.25V比较器，可用于监测电池的低电压。所有的芯片都具有手动复位功能。
封装形式有8引脚DIP、SOP和紧凑型MSOP。
商品特性
- 低功耗，完全兼容美信产品
- 6种高精度的电压监测可选
- 手动复位输入
- 内置1.25V电压监控器
- 看门狗功能（706P/R/S/T/J、705/6/813L）
- 200ms复位延迟输出
- 3种复位信号可选
- 8引脚DIP、SOP、MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA和便携式设备
