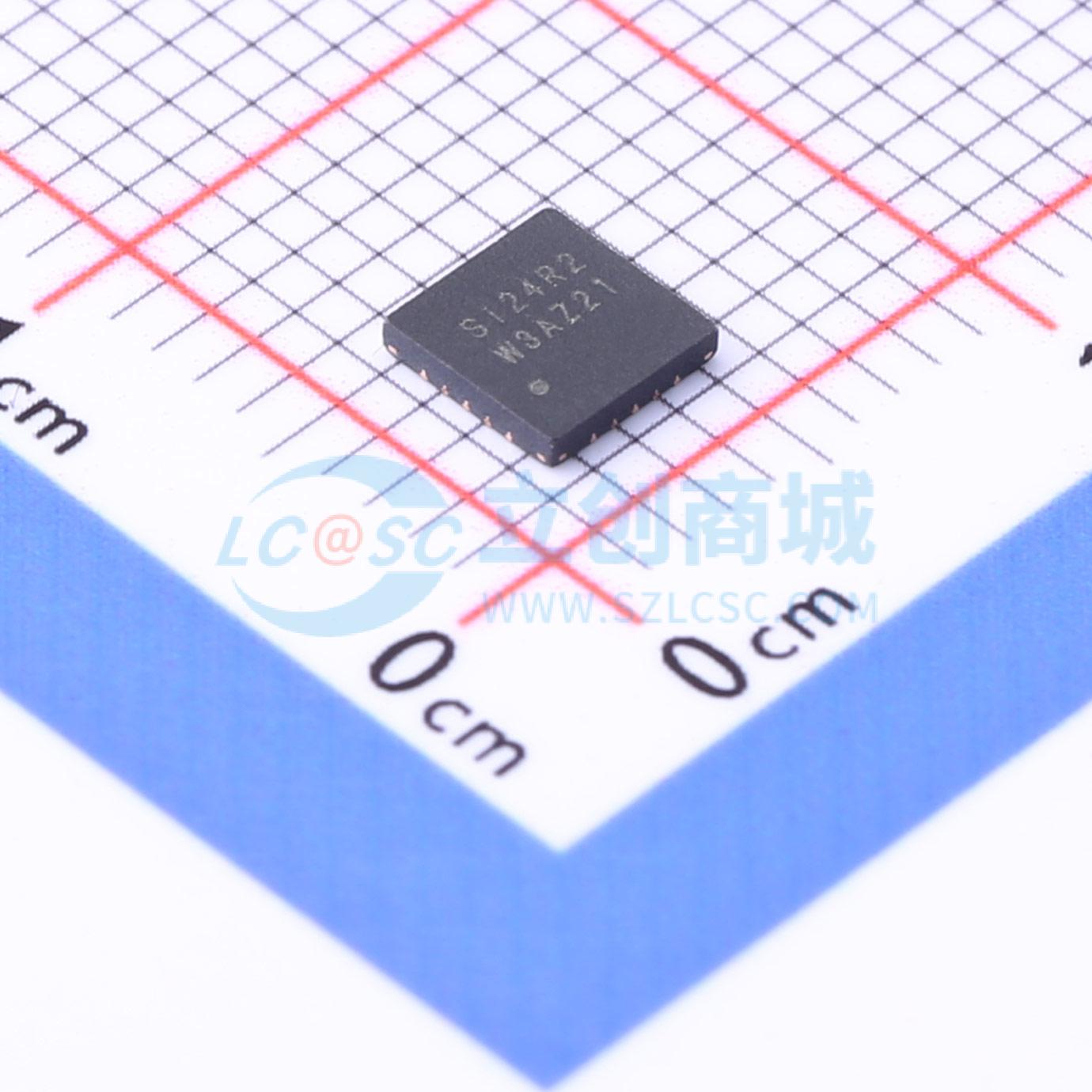

温馨提醒：图片仅供参考，商品以实物为准

Si24R2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Si24R2是一颗工作在2.4GHz ISM频段，专为低功耗无线场合设计，集成嵌入式发射基带的无线发射芯片。工作频率范围为2400~2525MHz，共有126个1MHz带宽的信道。内部集成高PSRR的LDO电源，保证1.9-3.6V宽电源范围内稳定工作。
品牌名称: 南京中科微
商品型号: Si24R2
商品编号: C2916907
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

Si24R2是一颗工作在2.4GHz ISM频段，专为低功耗无线场合设计，集成嵌入式发射基带的无线发射芯片。工作频率范围为2400~2525MHz，共有126个1MHz带宽的信道。内部集成高PSRR的LDO电源，保证1.9 - 3.6V宽电源范围内稳定工作。 Si24R2采用GFSK/FSK数字调制与解调技术。数据传输速率与PA输出功率都可以调节，支持2Mbps、1Mbps和250Kbps三种数据速率。高的数据速率可以在更短的时间完成同样的数据收发，因此可以具有更低的功耗。 Si24R2针对低功耗应用场合进行了特别优化，在关断模式下，所有寄存器值与FIFO值保持不变，关断电流仅为300nA；在待机模式下，时钟保持工作，电流为15uA，并且可以在最长130uS时间内开始数据的发射。 Si24R2操作方式非常方便，只需要微控制器（MCU）通过SPI接口对芯片少数几个寄存器配置即可以实现数据的发射通信。 Si24R2具有非常低的系统应用成本，只需要一个MCU和少量外围无源器件即可以组成一个无线数据发射系统。数字I/O兼容2.5V/3.3V/5V等多种标准I/O电压，可以与各种MCU端口直接连接。

商品特性

工作在2.4GHz ISM频段
调制方式：GFSK/FSK
数据速率：2Mbps/1Mbps/250Kbps
超低关断电流：300nA
超低待机电流：15uA
快速启动时间：≤130uS
内部集成高PSRR LDO
宽电源电压范围：1.9 - 3.6V
宽数字I/O电压范围: 1.9 - 5.25V
低成本晶振：16MHz ± 60ppm
最高发射功率：7dBm
发射电流(2Mbps): 13.5mA（0dBm)
最高10MHz四线SPI接口
发射数据硬件中断输出
极少外围器件，降低系统应用成本
QFN20封装或COB封装
完全兼容Si24R1发射功能

应用领域

无线遥控、体感设备
有源RFID、NFC
智能电网、智能家居
无线音频
无线数据传输模块
低功耗自组网无线传感网节点

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.525GHz
	接口类型	SPI
	工作电压	1.9V~3.6V
	应用领域	ISM
	输出功率	7dBm

	属性	参数值
	数据速率	2Mbps
	发射电流	13.5mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	发射器
