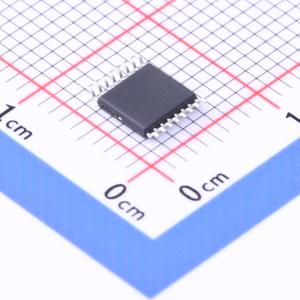

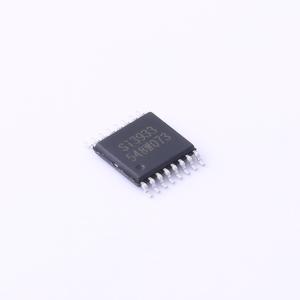

温馨提醒：图片仅供参考，商品以实物为准

Si3933

3D低频唤醒接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3D Low Frequency Wake-Up Receiver是一款3通道低功耗ASK接收器，能够在检测到使用15-150 kHz低频载波频率的数据信号时产生唤醒信号。集成的相关器可用于检测可编程的16位或32位曼彻斯特唤醒模式。该接收器可以使用1个、2个或3个有源通道进行操作。
品牌名称: 南京中科微
商品型号: Si3933
商品编号: C2916912
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.235克(g)

商品参数

商品概述

Si3933是一款三通道的低功耗ASK接收机，可用于检测15kHz - 150kHz低频载波频率的数字信号，并产生唤醒信号。内部集成的校验器用于检测16位或32位曼彻斯特编码的唤醒向量，且支持两次重复的向量校验。 Si3933可以使用一个、两个或者三个通道工作，每个通道都具有频率检测功能和数字RSSI计算功能。通道的灵敏度可调，从而实现更长的通信距离，并且适应噪声环境下工作。 Si3933具有内部时钟产生器，可选择使用晶体振荡器或者RC振荡器。用户也可以选择使用外部时钟。 Si3933支持可编程的数据速率和带时钟恢复的曼彻斯特解码。自动调谐功能确保了芯片与所需载波频率的完美匹配，极大地简化了天线调谐。

商品特性

3通道ASK方式唤醒
载波频率范围15 - 150kHz
低功耗监听模式下最低功耗2.1uA
唤醒灵敏度80uVrms
唤醒灵敏度可配置
16位/32位曼彻斯特编码可编程唤醒向量
支持两种唤醒方式：频率检测、唤醒向量
支持周期性人工唤醒1s - 2h
供电电压范围2.4V - 3.6V
工作温度范围 - 40°C ~ 85°C

应用领域

有源RFID标签
高价值资产跟踪
门禁管理系统
实时定位系统
无线传感器网络
操作员识别
访问控制
远程无钥匙进入

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	15kHz~150kHz
	接口类型	SPI
	工作电压	2.4V~3.6V
	应用领域	PKE
	输出功率	-
	数据速率	1kbps

	属性	参数值
	发射电流	-
	灵敏度	-
	接收电流	-
	典型应用频率	125kHz
	工作温度	-40℃~+85℃
	类型	接收器
