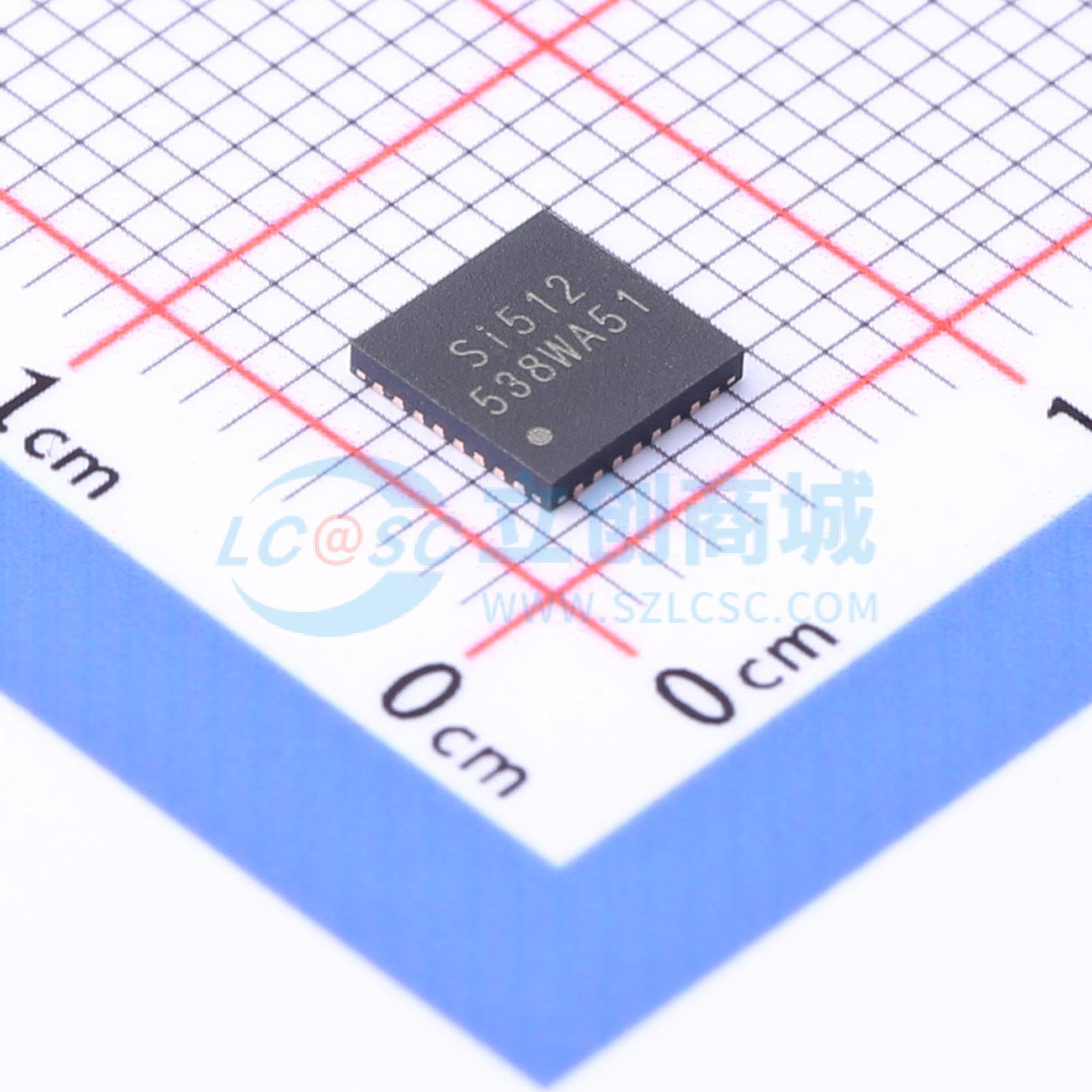

Si512

Si512 是一款高度集成的NFC 前端，支持13.56MHz 下的多种主动/被动模式非接触式通信方法和协议，支持自动载波侦测功能（ACD）。 Si512 前端有5 种工作模式：

• 读写器模式，支持ISO 14443A 和Felica
• 读写器模式，支持ISO 14443B
• 卡模拟模式，支持ISO 14443A 和Felica
• NFCIP-1 模式
• ACD 模式，以极低功耗实现自动的13.56MHz 射频卡和射频场的检测

Si512 的内部发射机部分可以驱动读卡器天线，无需其他电路即可与支持ISO 14443A 的卡和收发机进行通信。为了处理来自ISO 14443A 卡和收发机的信号，接收机部分则实现了高效的解调解码电路。芯片的数字部分可以完整地处理ISO 14443A 帧及其错误检测（奇偶校验和CRC）。 Si512 读卡器模式下支持全层ISO 14443B 协议，提供了晶振、线圈等附加组件，可以实现ISO 14443-4 和ISO 14443B 防冲突标准。 Si512 读卡器模式下支持Felica 通信方式，为了处理Felica 信号，其接收机部分实现了高效的解调解码电路。芯片的数字部分可以处理Felica 帧及其错误检测（CRC）。Si512 支持Felica 更高速的通信，双向数据传输速率高达424kbits/s。 卡模拟模式下，Si512 可以驱动天线，无需其他外围电路，可以模式ISO14443A 或者Felica 卡的响应读卡器命令。Si512 的数字部分可以产生负载调制信号，通过外部电路将响应送回读卡器。 NFCIP-1 模式下，Si512 可以直接与支持NFCIP-1 的设备进行通信。NFCIP-1 模式提供了符合Ecma 340 和ISO 18092 标准的通信模式，数据传输速率最高可达424kbits/s。芯片的数字部分可以完整地处理NFCIP-1 帧及其错误检测。 ACD 模式下，芯片大部分时间处于休眠状态，由3K RC 定时唤醒，以极低功耗侦测13.56MHz 的射频场和射频卡，检测到场或卡自动产生中断唤醒MCU。侦测场和卡的功能可以单独使能。在典型的500ms 轮询周期下，电流约为7.8uA。整个ACD 过程不需要MCU 干预。 芯片实现了多种主机接口：

• SPI 接口
• 串行UART（类似RS232，电平取决于提供的管脚电压）
• I²C 接口
• 8-bit 并行接口

• 高度集成的解调解码电路
• 集成RF 场检测器
• 集成数据模式检测器
• 读卡器模式下支持ISO 14443 A 协议
• 读卡器模式下支持ISO 14443 B 协议
• 读卡器模式下典型工作距离最大可达50mm ，具体视天线的长度和调谐而定
• NFCIP-1 模式下典型工作距离最大可达50mm ，具体视天线的长度和调谐，以及电源而定
• ISO 14443A 卡和Felica 卡模拟模式下典型工作距离在100mm 左右，具体视天线的长度和调谐，以及外部场的强度而定
• 对于ISO 14443A，支持更高的通信速率：212kbits/s 和424kbits/s
• 对于Felica，支持212kbits/s 和424kbits/s 的通信速率
• 集成NFCIP-1 RF 接口，通信速率高达424kbits/s
• 支持S²C 接口
• 支持的主机接口：
  • SPI 接口，速率高达10Mbits/s
  • I²C 接口，快速模式速率达400kBd，高速模式速率达3400kBd
  • 串行UART，速率达1228.8kBd
  • 8-bit 并行接口，可支持地址锁存使能
• 64 字节FIFO
• 灵活的中断模式
• 低功耗硬复位功能
• 支持软掉电模式
• 集成可编程定时器
• 27.12MHz 内部振荡器
