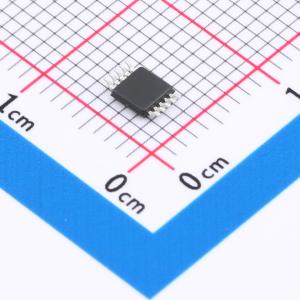

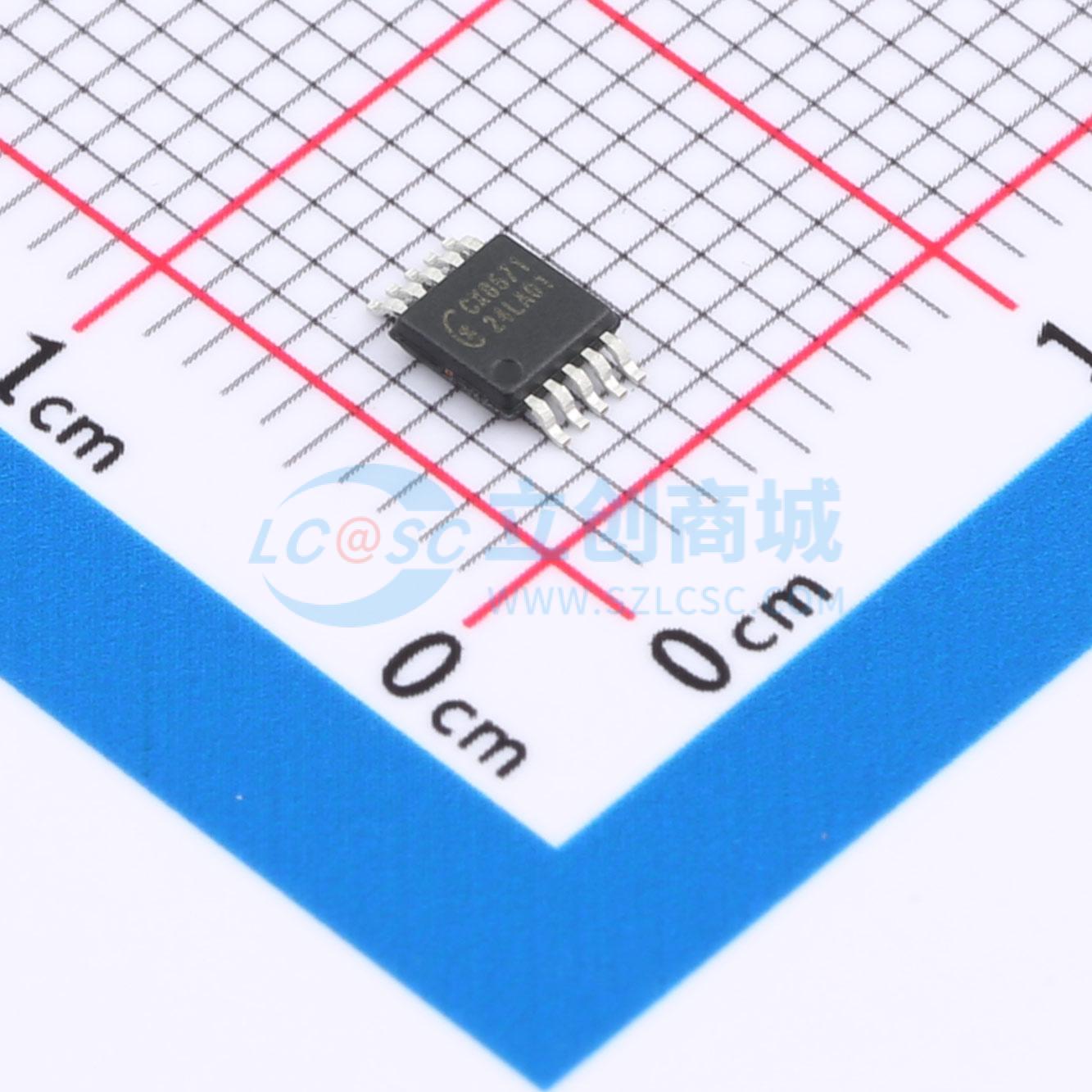

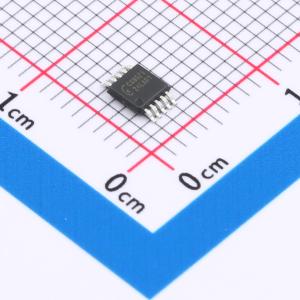

温馨提醒：图片仅供参考，商品以实物为准
CX8571
40V/6A双通道降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CX8571是一款降压型PWM控制器,可驱动双路输出8A（4A+4A）负载电流。设计允许在9V到40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。CX8571可以工作在CC（恒流输出）或CV（恒压输出）两种模式,过流保护(OCP)电流值可以通过外部电流检测电阻设置。
- 品牌名称
- CXW(诚芯微)
- 商品型号
- CX8571
- 商品编号
- C2912959
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.14225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | 9V~40V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 120kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 |
