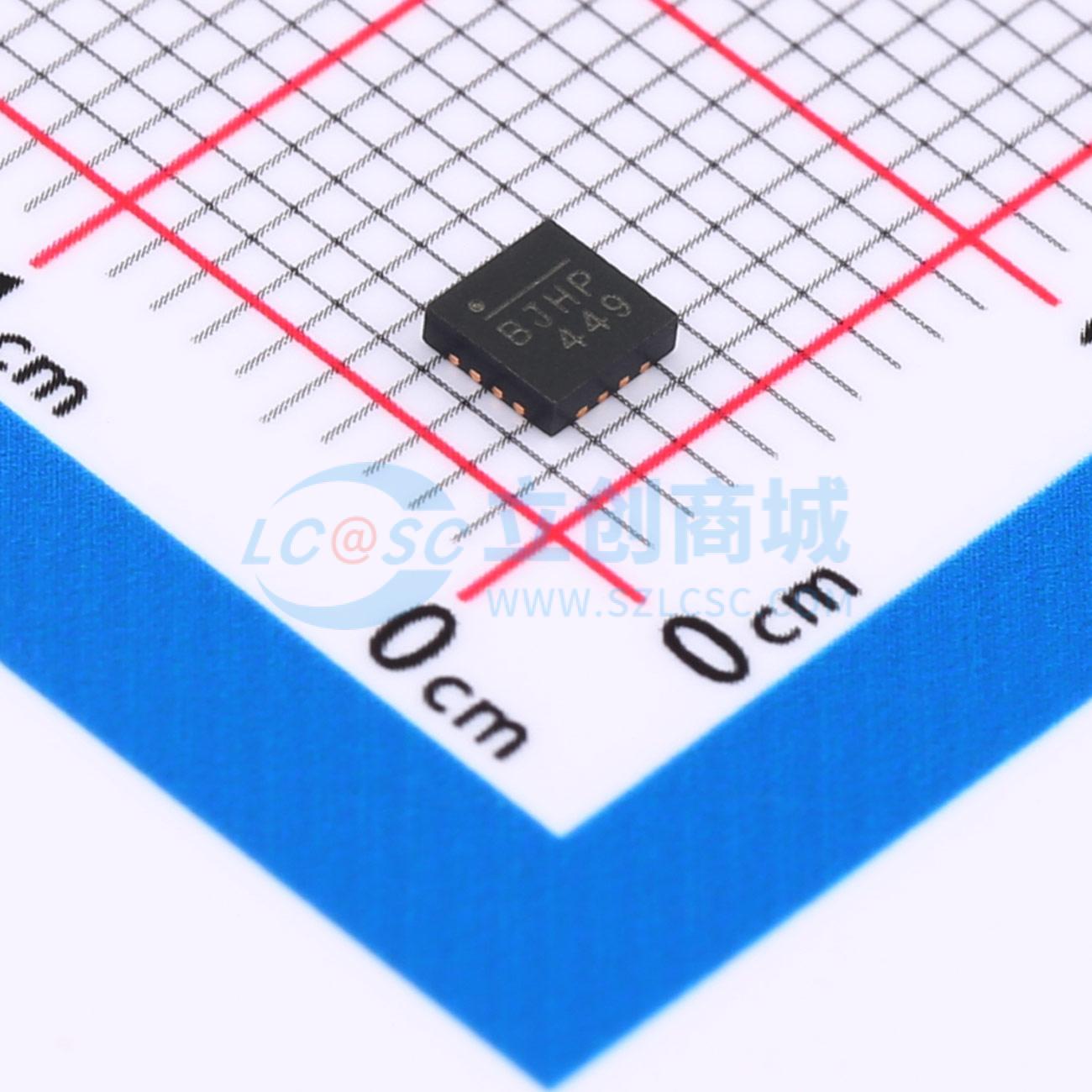

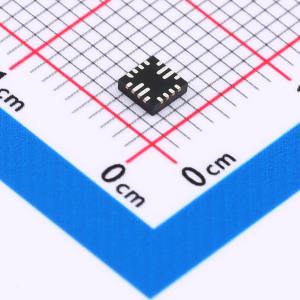

温馨提醒：图片仅供参考，商品以实物为准
MP28167GQ-Z
2.8V-22V输入，3A输出，集成升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC升降压，电源输入7V~30V，1A~3A(中电流)方案，MP28167是一款同步4开关集成升降压转换器,能够在2.8V至22V的宽输入电压范围内调节输出电压,提供高达3A的输出电流。该器件采用恒定导通时间控制模式,支持强制PWM开关模式,并具有多种保护功能,包括过流保护、过压保护和过温关断。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP28167GQ-Z
- 商品编号
- C2912962
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.8V~22V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MP28167 是一款同步、四开关集成式升降压转换器，能够在 2.8V 至 22V 的宽输入电压范围内高效调节输出电压。 MP28167 在降压模式下采用恒定导通时间控制，在升压模式下采用恒定关断时间控制，可提供快速的负载瞬态响应以及平稳的升降压模式转换。MP28167 提供强制 PWM 开关模式和可编程输出 CC（恒流）限制，支持针对不同应用进行灵活设计。 完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和热关断。 MP28167 采用 16 引脚 QFN（3mmx3mm）封装。
商品特性
- 2.8V 至 22V 宽工作输入电压范围
- 固定 5V 输出电压
- 3A 输出电流或 4A 输入电流
- 130mV 线路压降补偿
- 500kHz 固定开关频率
- 强制 PWM 开关模式
- 四个低 RDS(ON) 内部降压功率 MOSFET
- 带内部检测 FET 的可调精确 CC 输出电流限制
- 输出过压打嗝保护
- 输出短路打嗝保护
- 过温关断
- EN 关断放电功能
- 采用 QFN - 16（3mmx3mm）封装
应用领域
- 升降压总线电源
