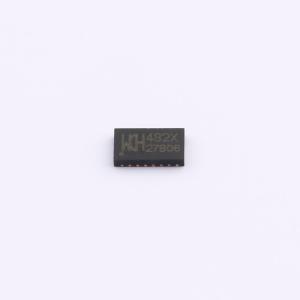

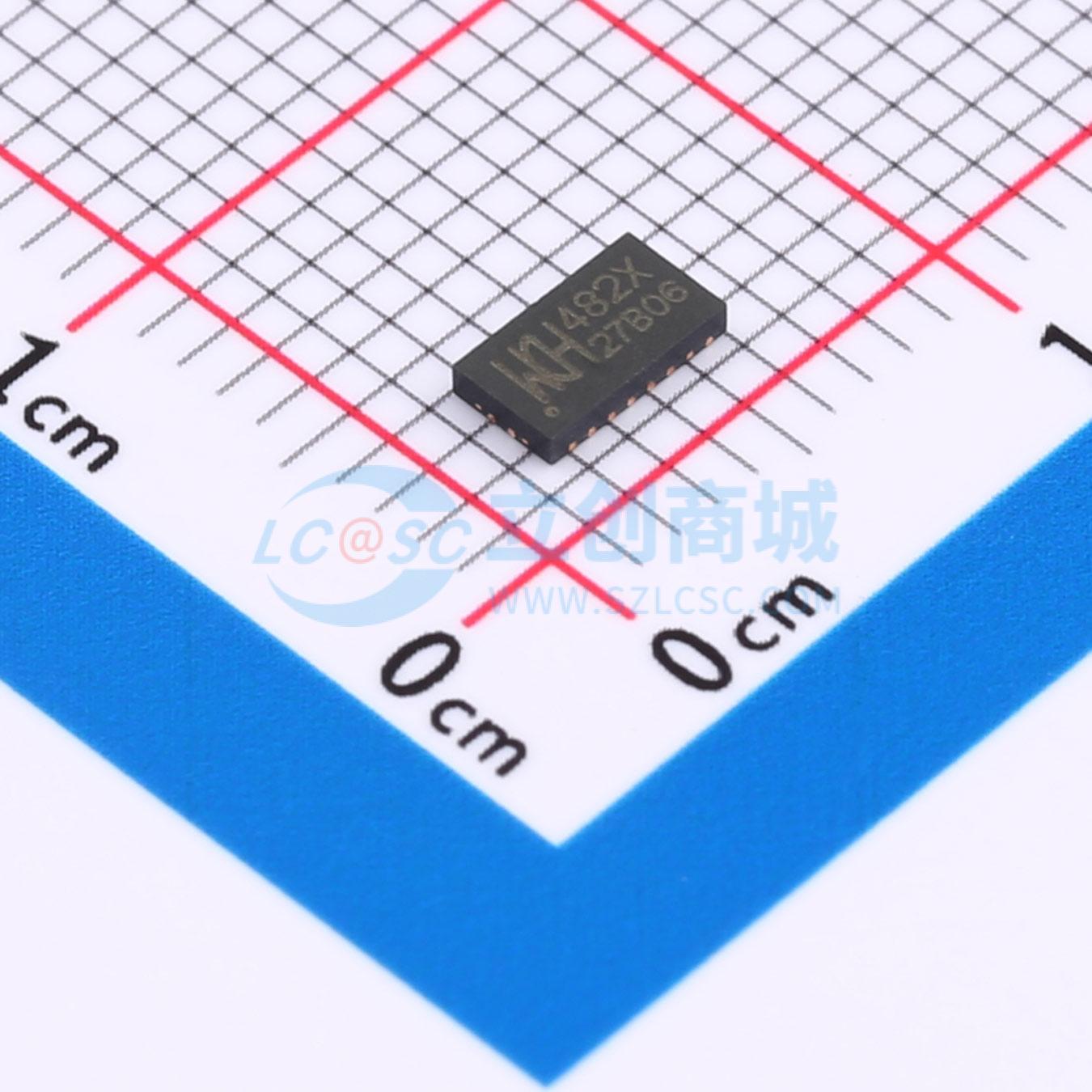

CH482X
差分通道二选一、四刀双掷超高速模拟开关芯片CH482X
- 描述
- 基于RF工艺的差分高速信号双向模拟开关芯片，高带宽，低导通电阻。功能类似CH482D但带宽更高，可以用于USB3.1Gen2即SuperSpeed+、PCleGen1/2/3、SATA/SAS3G/6G、DisplayPort等2路差分信号的二选一切换。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH482X
- 商品编号
- C2913011
- 商品封装
- QFN-20(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 7Ω | |
| 工作电压 | 3V~3.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 20ns | |
| 关闭时间(toff) | 25ns | |
| 带宽 | 10GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 80ns | |
| 功能特性 | 通道组合连接；双向模拟通道 |
商品概述
CH482D、CH483M、CH483X、CH484M、CH481D、CH486F是基于RF工艺的差分高速信号双向模拟开关芯片，具备高带宽和低导通电阻特性。CH482D包含2路差分超高速信号二选一模拟开关，合计为四刀双掷结构，适用于USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port等2路差分信号的二选一切换。CH482X功能与CH482D类似但带宽更高，适用于USB 3.1 Gen2（即Super Speed+）、PCIe Gen1/2/3、SATA/SAS 3G/6G、Display Port等2路差分信号的二选一切换。CH484M包含2路差分超高速信号四选一模拟开关，合计为四刀四掷结构，适用于USB 3.0 Super Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G、Display Port等2路差分信号的四选一切换。CH481D包含2路差分超高速信号矩阵交换模拟开关，适用于USB 3.0 SuperSpeed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port等2路差分信号的直通或交叉连接。CH486F包含2路差分高速信号四选一模拟开关，合计为四刀四掷结构，适用于USB 2.0 High Speed、SATA/SAS 1.5G等2路差分信号的四选一切换。CH483M和CH483X在包含CH482D全部超速通道模块的基础上，还额外包含1路差分高速信号二选一模拟开关，合计为四刀双掷加双刀双掷结构，适用于USB 3.0 Super Speed与USB2.0 High Speed、PCIe Gen1/2与参考时钟、Display Port等3路差分信号的二选一切换。
商品特性
- 高带宽，超速通道支持6Gbps差分信号，兼容超速USB信号。
- CH482X超速通道支持10Gbps差分信号，兼容USB 3.2 Gen2信号。
- 高速通道支持1.5Gbps（四选一）或2.5Gbps（二选一）差分信号，支持满幅电压模拟信号。
- 高速通道支持视频信号，兼容低速、全速和高速USB信号。
- 低导通电阻，典型值约为4Ω。
- 低串扰，高隔离度。
- 提供全局使能引脚，实现多通道模拟开关的统一使能与统一切换。
- 超速通道ESD支持2KV HBM模型，其他通道及控制引脚ESD支持4KV HBM模型。
- 支持额定3.3V电源电压，静态功耗低。
- 提供QFN20-2.5×4.5、QFN42-3.5×9和QFN28等封装形式，符合RoHS标准。
