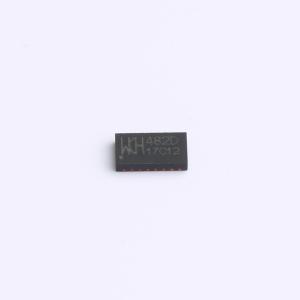

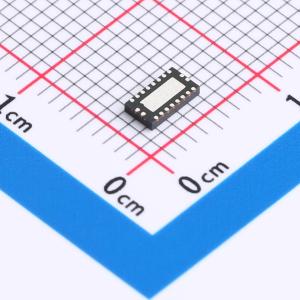

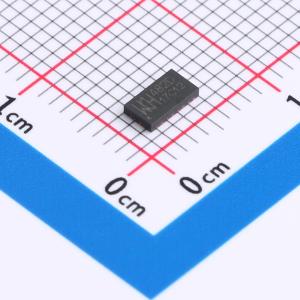

CH482D
差分通道二选一、四刀双掷超高速模拟开关芯片CH482D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 基于RF工艺的差分高速信号双向模拟开关芯片，高带宽，低导通电阻。包含2路差分超高速信号二选一模拟开关，合计QPDT，可以用于USB3.0SuperSpeed、PCleGen1/2、SATA/SAS1.5G/3G/6G、DisplayPort等2路差分信号的二选一切换。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH482D
- 商品编号
- C2913009
- 商品封装
- QFN-20(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 3.5Ω | |
| 工作电压 | 3V~3.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 20us | |
| 关闭时间(toff) | 25ns | |
| 带宽 | 7GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 80ns | |
| 功能特性 | 通道组合连接；双向模拟通道 |
