温馨提醒：图片仅供参考，商品以实物为准

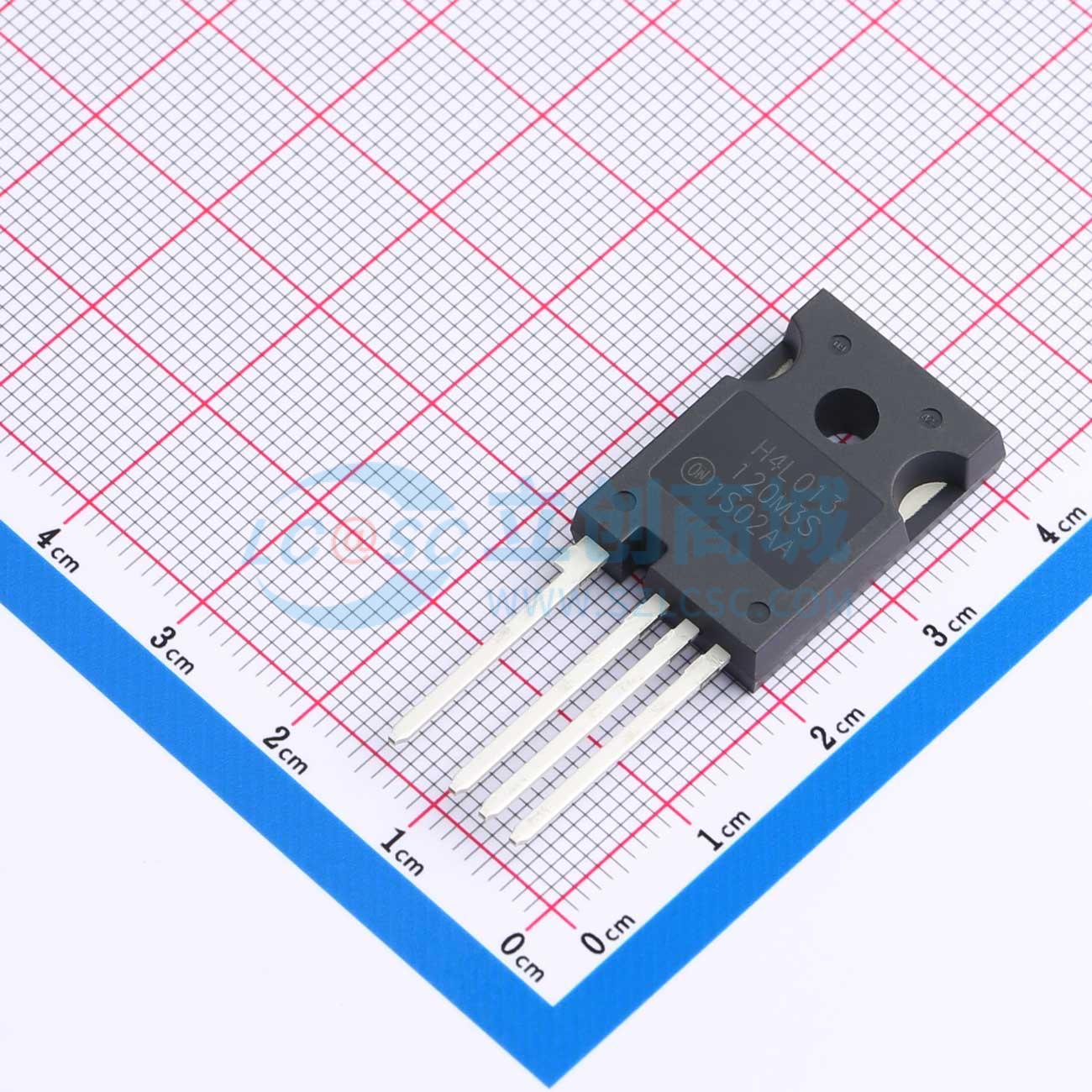

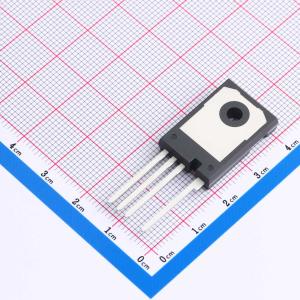

NTH4L013N120M3S
13毫欧、1200V碳化硅MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTH4L013N120M3S
- 商品编号
- C30164885
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 9.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 151A | |
| 耗散功率(Pd) | 682W | |
| 阈值电压(Vgs(th)) | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 254nC | |
| 输入电容(Ciss) | 5.813nF | |
| 反向传输电容(Crss) | 21pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 262pF | |
| 导通电阻(RDS(on)) | 13mΩ |
商品特性
- 典型导通电阻RDS(on) = 13mΩ，栅源电压VGS = 18V时
- 超低栅极电荷(QG(tot) = 254nC)
- 低电容高速开关(Coss = 262pF)
- 100%雪崩测试
- 该器件无卤化物，符合RoHS指令豁免条款7a，二级互连无铅
应用领域
- 太阳能逆变器
- 电动汽车充电站
- 不间断电源(UPS)
- 储能系统
- 开关电源(SMPS)
