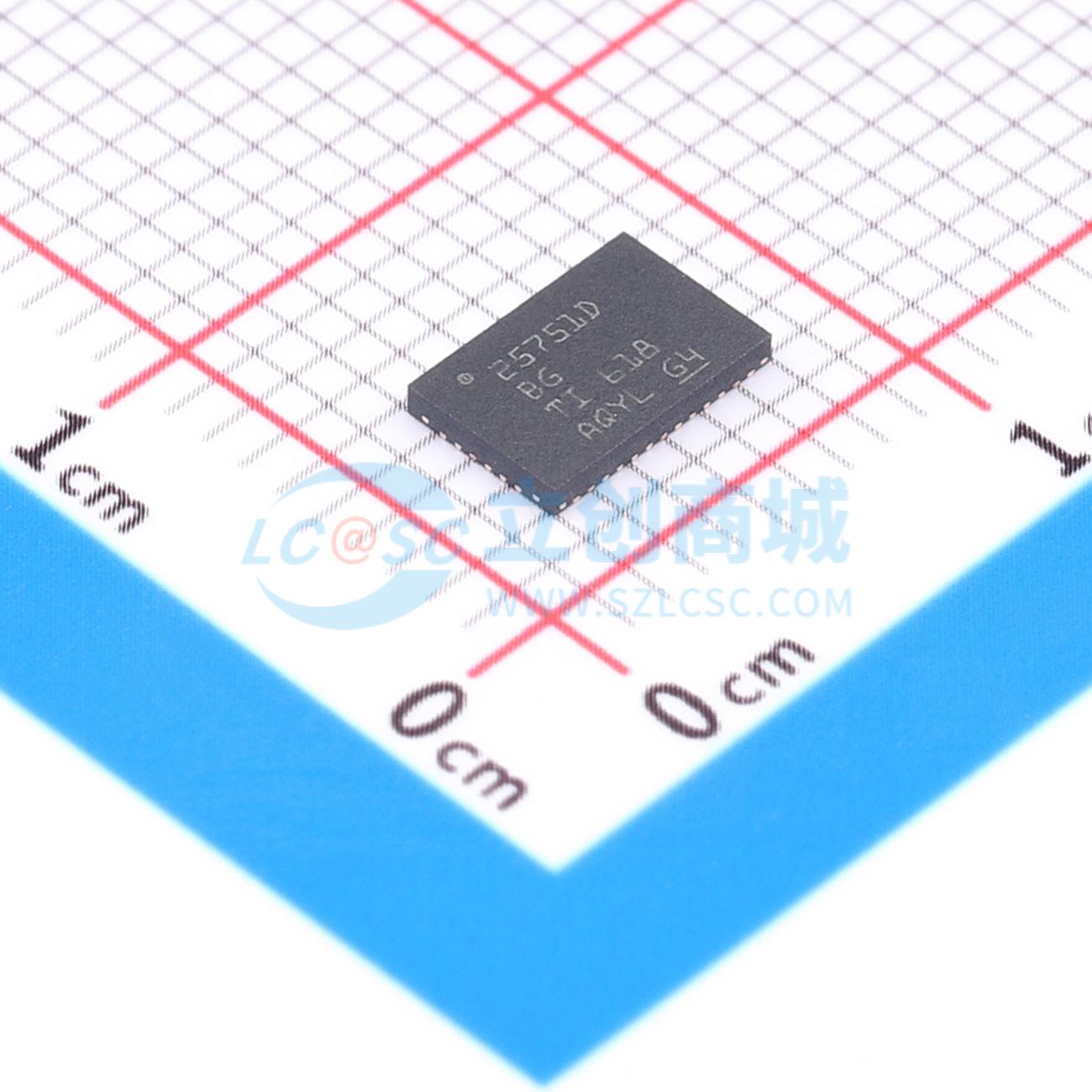

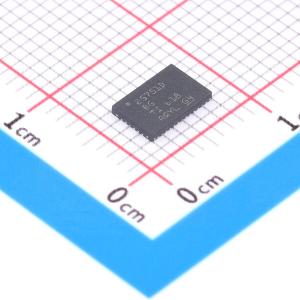

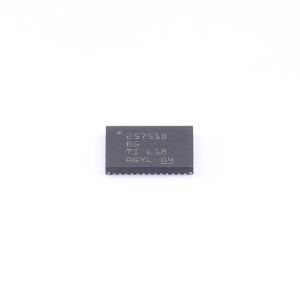

TPS25751DREFR

USB Type-C和USB PD控制器，集成电源开关，适用于电源应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS25751DREFR
商品编号: C30169739

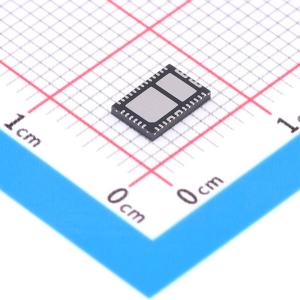

商品封装: WQFN-38(6x4)
包装方式: 编带
商品毛重: 0.23165克(g)

商品参数

	属性	参数值
	工作电流	6mA
	静态电流	56uA
	功能特性	内部稳压器；端口电源开关控制；ESD保护；下游端口电源开关；PD协议支持；错误检测与恢复；过流保护；BC1.2协议支持

商品概述

TPS25751是一款高度集成的独立USB Type-C和Power Delivery (PD)控制器，专为支持USB-C PD电力的应用优化。TPS25751集成了带完善保护的全管理电源路径，可提供完整的USB-C PD解决方案。TPS25751还集成了对外部电池充电器IC的控制，提升易用性并缩短产品上市时间。直观的基于网页的GUI通过清晰的框图和简单的选择题，向用户询问几个关于应用需求的简单问题。GUI会为用户的应用生成配置镜像，降低同类USB PD解决方案常见的复杂度。

商品特性

PD控制器获得USB-IF PD3.1认证
新USB PD设计认证需要PD3.1硅芯
TPS25751 TID编号: 10306
专为USB Type-C PD电力应用优化
集成针对TI电池充电器的I2C控制，支持BQ25756、BQ25756E、BQ25790、BQ25792、BQ25798、BQ25713、BQ25731
提供基于网页的GUI和预配置固件
专为仅电力消费（从机，UFP）应用优化
专为电力供应/电力消费（DRP）应用优化
支持可编程电源（PPS），支持PPS源与PPS宿
支持独立PPS源控制TI电池充电器
提供PPS宿可编程接口
支持液体检测
可直接在Type-C连接器处测量
集成错误处理与保护
集成全管理电源路径
TPS25751S和TPS25751D集成5V、3A、36mΩ供电开关
仅TPS25751D集成20V、5A、16mΩ双向负载开关
集成可靠的电源路径保护
高压双向电源路径集成反向电流保护、欠压保护、过压保护和压摆率控制
5V/3A源电源路径集成欠压保护、过压保护和电流限制，用于浪涌电流保护
CC引脚耐受26V，连接非合规器件时可提供可靠保护
10个可配置GPIO
支持BC1.2通告/检测
提供3.3V LDO输出用于死电池支持
可由3.3V或VBUS源供电
1个I2C控制器端口
1个I2C目标端口

应用领域

电动工具
移动电源
零售支付
无线音箱
无线吸尘器
个人电子产品
工业应用
家庭医疗保健
个人护理
健身

	属性	参数值
	商品目录	USB集线器
	类型	控制器
	工作电压	3V~3.6V
	工作温度	-40℃~+125℃
