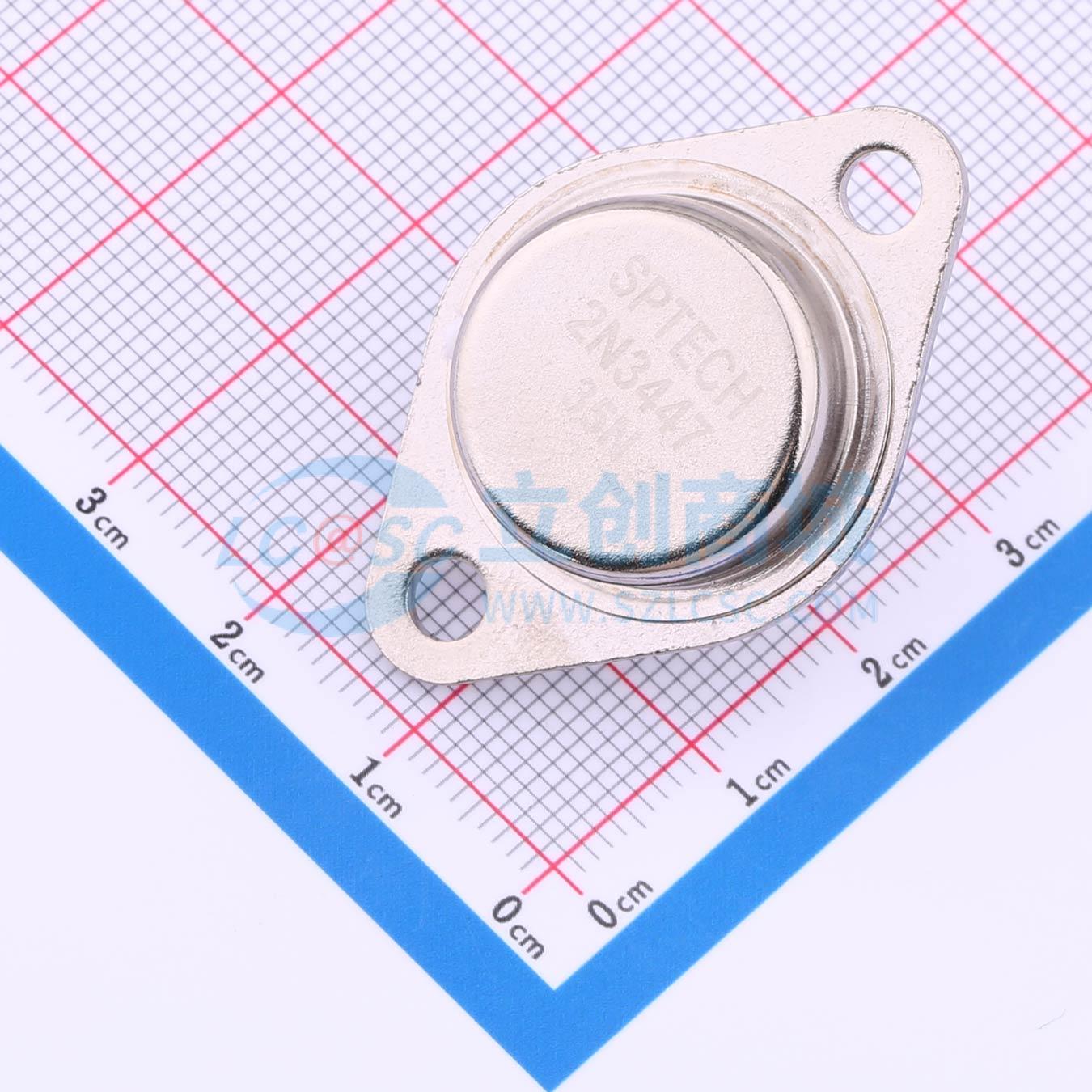

温馨提醒：图片仅供参考，商品以实物为准
2N3447
NPN 电流:7.5A 电压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于开关和放大器的应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N3447
- 商品编号
- C2907857
- 商品封装
- TO-3
- 包装方式
- 管装
- 商品毛重
- 12.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 7.5A | |
| 集射极击穿电压(Vceo) | 60V | |
| 耗散功率(Pd) | 115W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 120@3A,5V | |
| 集电极截止电流(Icbo) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 1.5V@5A,500mA | |
| 射基极击穿电压(Vebo) | 6V |
商品概述
- 出色的安全工作区
- 直流电流增益 - h_{FE} = 40 - 120（I_{C} = 5A 时）
- 集电极 - 发射极饱和电压：V_{CE(sat)} = 1.5V（最大值，I_{C} = 5A 时）
- 集电极 - 发射极维持电压：V_{CEO(SUS)} = 60V（最小值）
应用领域
- 专为开关和放大器应用而设计。
