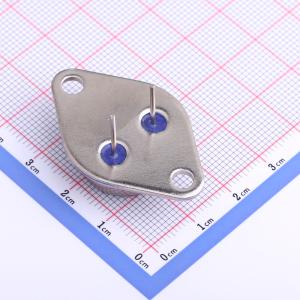

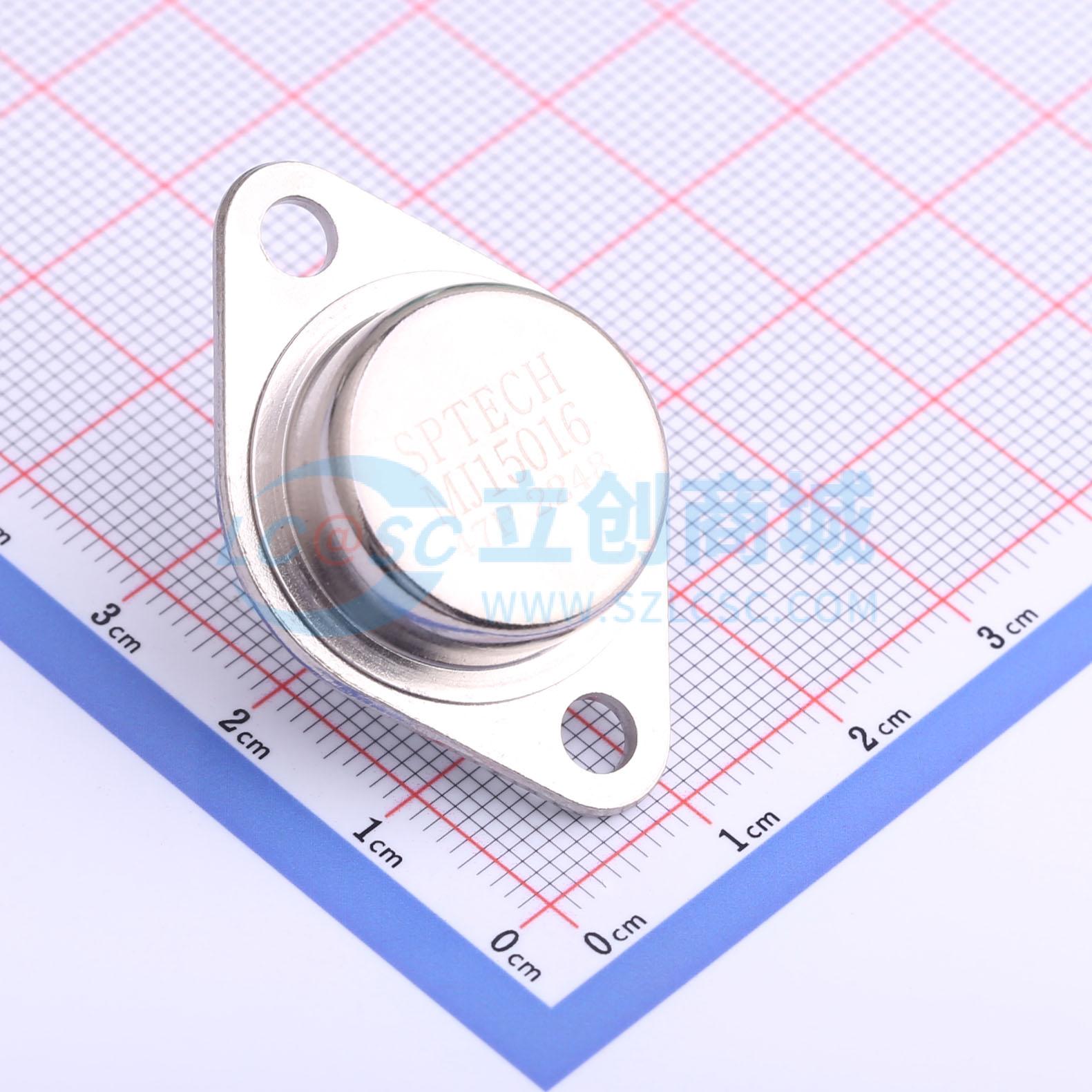

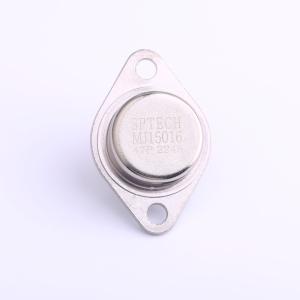

MJ15016
PNP 电流:15A 电压:120V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于高功率音频、步进电机和其他线性应用，也可用于电源切换电路，如继电器或螺线管驱动器、直流-直流共逆变器、逆变器等。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- MJ15016
- 商品编号
- C2907866
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 12.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 120V | |
| 耗散功率(Pd) | 180W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 70@4A,4V | |
| 特征频率(fT) | 2.2MHz | |
| 集射极饱和电压(VCE(sat)) | 5V@15A,7A | |
| 射基极击穿电压(Vebo) | 7V | |
| 数量 | 1个PNP |
商品概述
- 出色的安全工作区
- 直流电流增益：在 IC = - 4A、VCE = - 4V 时，hFE = 20 - 70
- 集电极 - 发射极饱和电压：在 IC = - 4A 时，VCE(sat) = - 1.1V（最大值）
- 与 NPN 型 MJ15015 互补
应用领域
- 专为高功率音频、步进电机及其他线性应用设计，也可用于功率开关电路，如继电器或螺线管驱动器、DC - DC 转换器、逆变器等。
