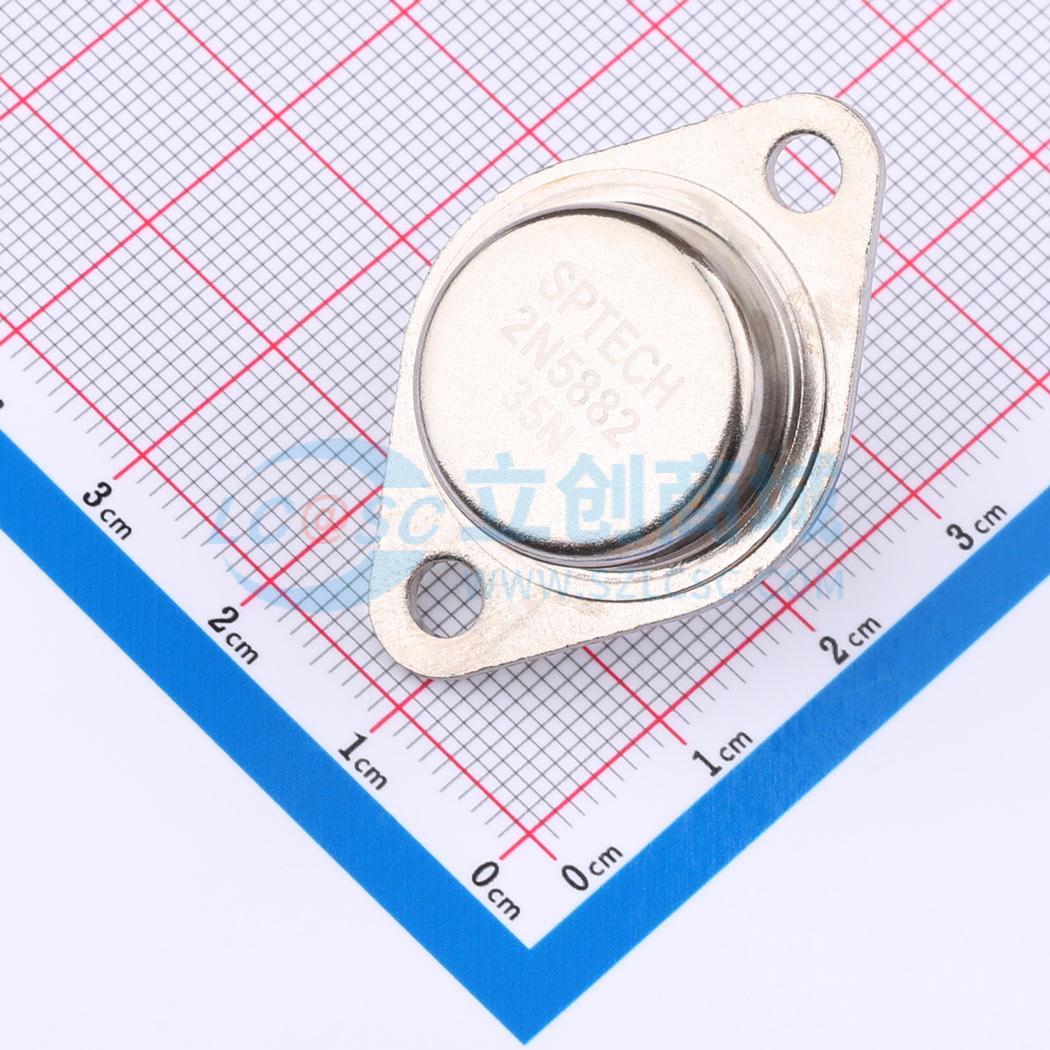

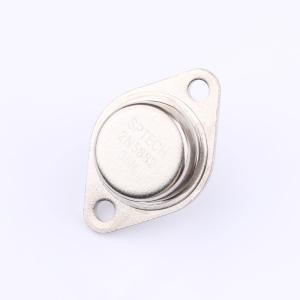

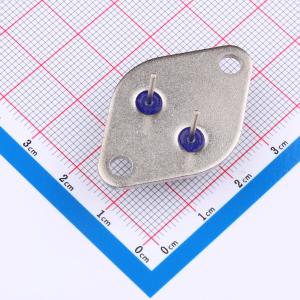

温馨提醒：图片仅供参考，商品以实物为准
2N5882
NPN 电流:15A 电压:80V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计适用于通用功率放大器和开关应用。
- 品牌名称
- SPTECH(深圳质超)
- 商品型号
- 2N5882
- 商品编号
- C2907871
- 商品封装
- TO-3
- 包装方式
- 托盘
- 商品毛重
- 10.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 100@6A,4V | |
| 特征频率(fT) | 4MHz | |
| 集电极截止电流(Icbo) | 500uA | |
| 集射极饱和电压(VCE(sat)) | 4V@15A,3.75A | |
| 射基极击穿电压(Vebo) | 5V |
商品概述
- 低集电极饱和电压
- 直流电流增益
- 与2N5880型互补
- 当集电极电流（IC） = 7 A时，集电极 - 发射极饱和电压（VCE(sat)） = 1.0 V（最大值）
- 当集电极电流（lC） = 6 A时，共发射极直流电流放大系数（hFE） = 20 - 100
应用领域
- 专为通用功率放大器和开关应用而设计。
