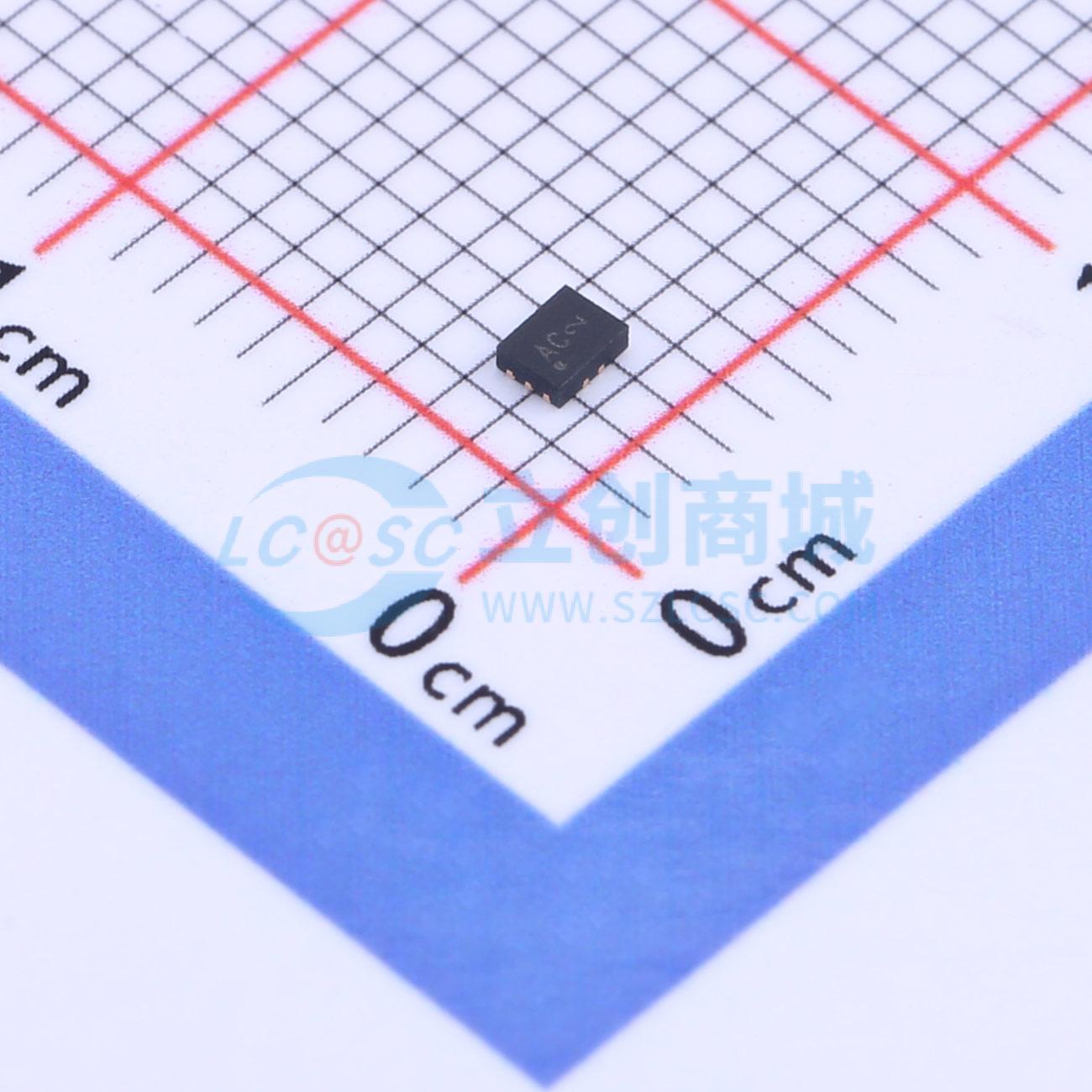

温馨提醒：图片仅供参考，商品以实物为准
UM7222
高速USB2.0（480 Mbps）双刀双掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UM7222MA/UM7222是一款双端口高速、低功耗数据开关，专为USB 2.0信号切换而优化。UM7222MA/UM7222开关采用双刀双掷（DPDT）配置。它可处理双向信号流，实现550 MHz的 -3dB带宽，在250 MHz时端口间串扰和隔离度为 -50dB
- 品牌名称
- Union(英联)
- 商品型号
- UM7222
- 商品编号
- C2906784
- 商品封装
- QFN-10(1.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 13ns | |
| 导通电阻(Ron) | 6.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 12ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 550MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
UM7222MA/UM7222是一款双端口高速、低功耗数据开关，专为USB 2.0信号切换而优化。UM7222MA/UM7222开关采用双刀双掷（DPDT）配置。它可处理双向信号流，实现550 MHz的 -3dB带宽，在250MHz时端口间串扰和隔离度为 -50dB。 UM7222MA/UM7222采用单一 +2.7V至 +5.5V电源供电，电流消耗小于1微安。 UM7222MA/UM7222具有宽带宽和低比特间偏斜特性，能够以良好的信号完整性传输高速差分信号，输出端对高速信号几乎无衰减。其高通道间串扰抑制能力可将噪声干扰降至最低。其带宽足以传输高速USB 2.0差分信号（480Mbps）。控制逻辑阈值保证与1.8V逻辑兼容。 UM7222MA采用无铅MSOP10封装，而UM7222采用无铅QFN10封装（1.4mm×1.8mm×0.55mm）。它们非常适合便携式高速混合信号切换应用。
商品特性
- 在VCC = 3.0V时，导通电阻（Ron）典型值为6.5Ω
- 低比特间偏斜：典型值为50ps
- D+和D-上的过压保护（OVT）高达5.5V
- 掉电保护：当VCC = 0V时，D+和D-可承受高达5.5V的电压
- 低串扰： -50dB（250MHz）
- 低电流消耗：1μA
- 近乎零传播延迟：250ps
- 通道导通电容：6.5pF（典型值）
- VCC工作范围： +2.7V至 +5.5V
- 550MHz带宽（或数据频率）
- 无铅MSOP10和QFN10封装
- 静电放电（ESD）等级：I/O到地 ±4kV
应用领域
- 差分信号数据路由
- USB2.0信号路由
- 手机、个人数字助理（PDA）、数码相机和笔记本电脑
- 液晶显示器（LCD）、电视和机顶盒
