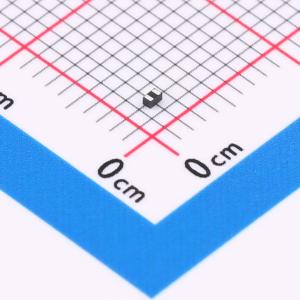

温馨提醒：图片仅供参考，商品以实物为准
AZ5825-01F
双向ESD 5V截止 峰值浪涌电流：19A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM:5V, IPP:19A, CJ:27pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- AZ5825-01F
- 商品编号
- C2905641
- 商品封装
- DFN1006-2(0402)
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 19A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 27pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值27pF
- 超低泄漏：纳安级
- 低工作电压：±5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000-4-5（雷击）19A（8/20μs）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
