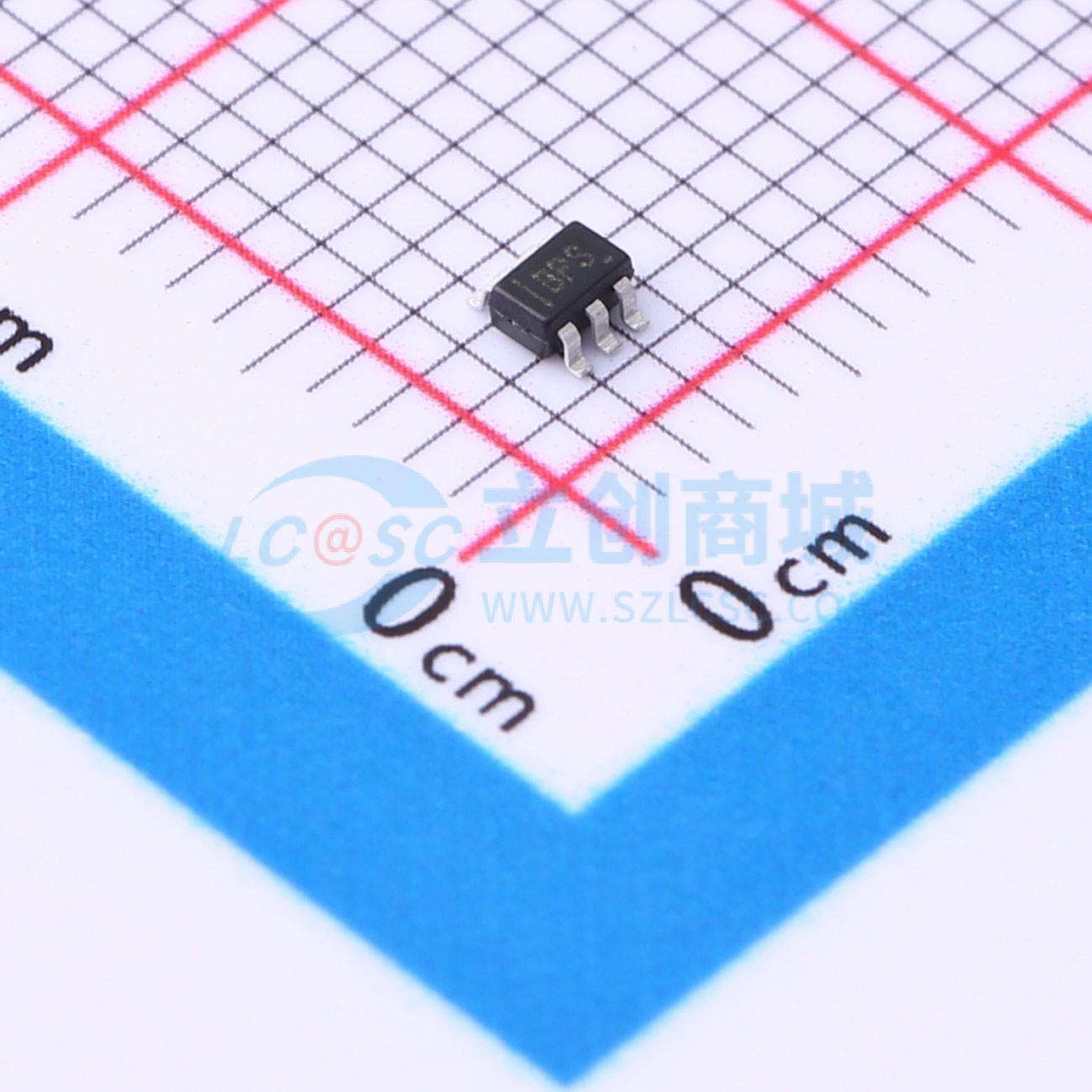

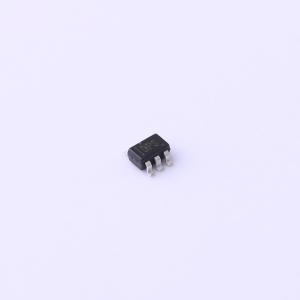

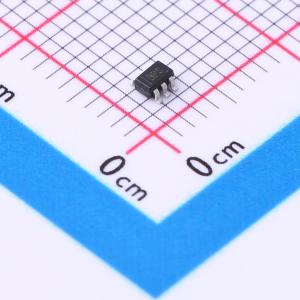

温馨提醒：图片仅供参考，商品以实物为准
TPD4E1U06DCKR-TP
单向ESD 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值 I/O 到地为 0.6pF。 超低泄漏：纳安级别。 低工作电压：5.5V。 单向 TVS 二极管阵列。 低钳位电压。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV。应用：血糖仪。 平板电脑
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD4E1U06DCKR-TP
- 商品编号
- C2905645
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 14V | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品特性
- 超低电容：典型值为0.6pF（I/O到地）
- 超低漏电流：纳安级
- 低工作电压：5.5V
- 单向TVS二极管阵列
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC 61000 - 4 - 5（雷击）3.3A（8/20μs）
- IEC 61000 - 4 - 4（EFT）80A（5/50ns）
- 符合ROHS标准
应用领域
- 血糖仪
- 平板电脑
- 全球定位系统（GPS）
- 便携式媒体播放器
