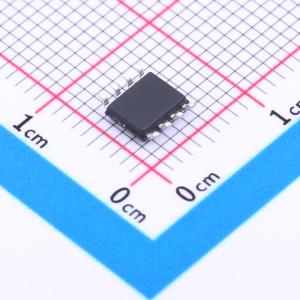

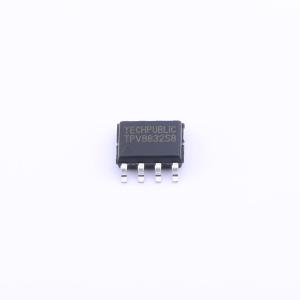

温馨提醒：图片仅供参考，商品以实物为准
TPV8632S8
6MHz，轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPV863x 具有 6MHz 的高增益带宽积、4.2V/μs 的压摆率，在 5V 电压下每个放大器的静态电流为 470μA。TPV863X 专为在低电压、低噪声系统中实现最佳性能而设计。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPV8632S8
- 商品编号
- C2905647
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 45uV/℃ | |
| 压摆率(SR) | 4.2V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 9.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 470uA | |
| 输出电流 | 49mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~5.5V | |
| 双电源(Vee~Vcc) | -1.05V~2.75V |
商品概述
TPV863x的增益带宽积高达6MHz，压摆率为4.2V/μs，在5V电源下每个放大器的静态电流为470μA。TPV863X专为在低电压、低噪声系统中实现最佳性能而设计。它们能够在重载情况下提供轨到轨输出摆幅。输入共模电压范围包含地，TPV863X的最大输入失调电压为3.5mV。其规格适用于扩展工业温度范围 -40℃至 +125℃。工作电压范围为2.1V至5.5V。TPV863X单通道型号提供绿色SC70 - 5、SOT23 - 5和SOP - 8封装。TPV863X双通道型号提供绿色SOP - 8和MSOP - 8封装。TPV863X四通道型号提供绿色SOP - 14和TSOP - 14封装。
商品特性
- 单电源供电，电压范围为+2.1V至+5.5V，轨到轨输入/输出
- 增益带宽积：6MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器470μA（典型值）
- 工作温度：-40℃至+125℃
- 小封装：
- TPV8631提供SOT23 - 5、SOP - 8和SC70 - 5封装
- TPV8632提供SOP - 8和MSOP - 8封装
- TPV8634提供SOP - 14和TSSOP - 14封装
应用领域
- 传感器
- 有源滤波器
- 蜂窝电话和无绳电话
- 笔记本电脑和个人数字助理
- 音频设备
- 手持式测试设备
- 电池供电仪器
- A/D转换器
