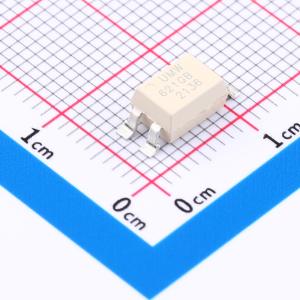

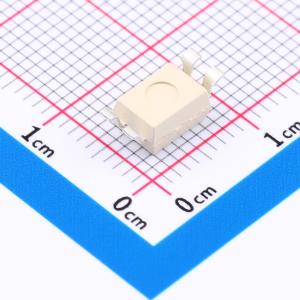

温馨提醒：图片仅供参考，商品以实物为准
TLP621GB-1S(UMW)
TLP621GB-1S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UMW TLP621 1、2 和 4 系列由一个与砷化镓红外发光二极管光耦合的光电晶体管组成。TLP621 2 在八引脚塑料双列直插式封装（DIP）中提供两个隔离通道，而 TLP621 4 在十六引脚塑料双列直插式封装（DIP）中提供四个隔离通道。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TLP621GB-1S(UMW)
- 商品编号
- C2904797
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 55V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
