温馨提醒：图片仅供参考，商品以实物为准

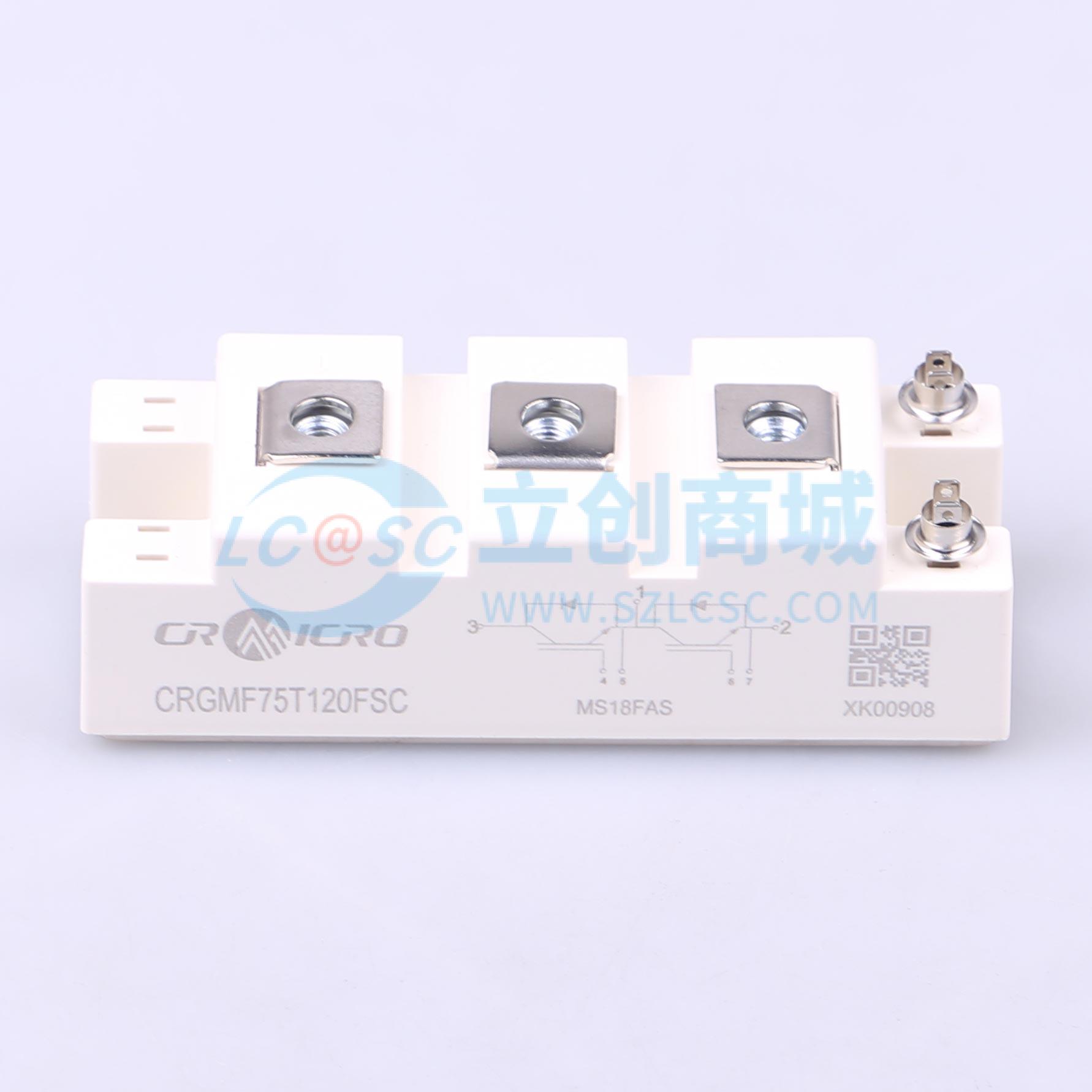

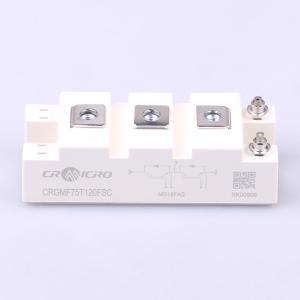

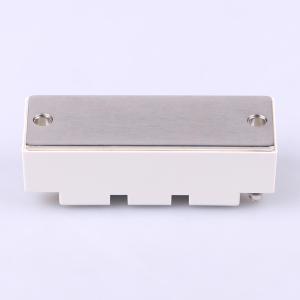

CRGMF75T120FSC
1.2kV 75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：采用高速沟槽栅/场终止IGBT。 低开关损耗。 标准封装。应用：大功率变流器。 电机传动
- 品牌名称
- CRMICRO(华润微)
- 商品型号
- CRGMF75T120FSC
- 商品编号
- C2904801
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 75A | |
| 耗散功率(Pd) | 314W | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 5.3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.92nF | |
| 开启延迟时间(Td(on)) | 190ns | |
| 关断延迟时间(Td(off)) | 270ns | |
| 导通损耗(Eon) | 11mJ | |
| 关断损耗(Eoff) | 1.5mJ | |
| 工作温度 | -40℃~+125℃ | |
| 反向传输电容(Cres) | 0.11nF |
商品特性
- 采用高速沟槽栅/场终止 IGBT
- 低开关损耗
- 标准封装
- High Speed Trench / Field Stop IGBT
- Low Switching Losses
- Standard Housing
应用领域
- 大功率变流器
- 电机传动
- UPS 系统
- High Power Converters
- Motor Drives
- UPS Systems
