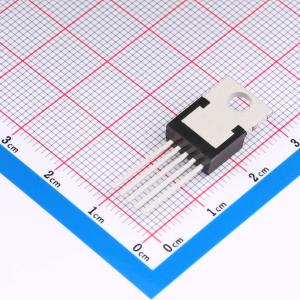

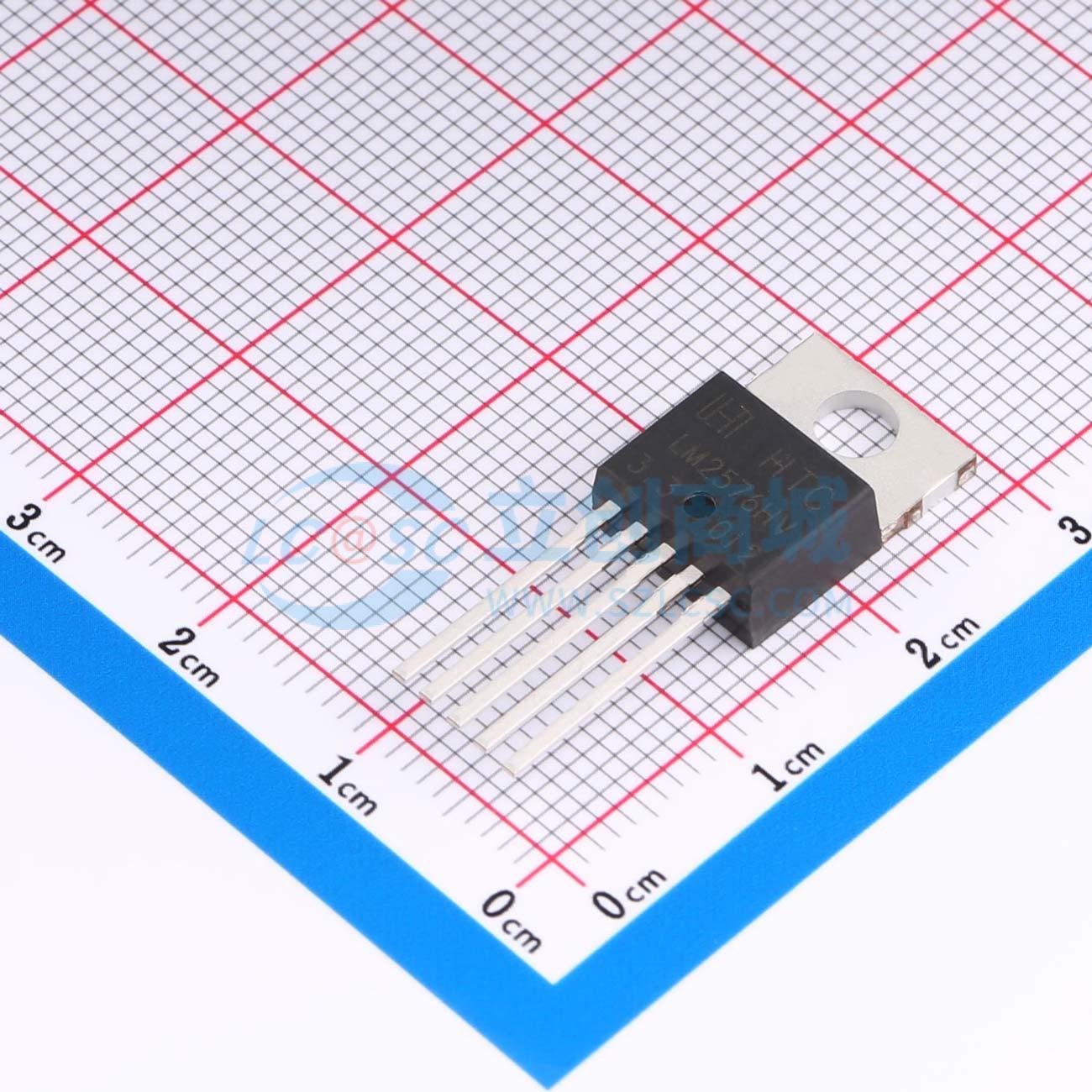

LM2576HVT-3.3

降压型 3A 60V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HTC
商品型号: LM2576HVT-3.3
商品编号: C2904437
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LM2576HV系列稳压器是单片集成电路，非常适合用于简便地设计降压开关稳压器（降压转换器）。该系列所有电路均能驱动3.0A负载，并具有出色的线路和负载调节性能。这些器件提供3.3V、5.0V、12V、15V固定输出电压以及可调输出版本。这些稳压器的设计旨在最大限度地减少外部元件数量，从而简化电源设计。LM2576HV的特点包括：在规定的输入电压和输出负载条件下，输出电压容差为±4%；振荡器频率容差为±10%。器件包含外部关断功能，典型待机电流为50µA。输出开关具有逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。

商品特性

提供3.3V、5.0V、12V、15V和可调输出版本
可调版本输出电压范围：1.23V至52V，在指定线路和负载条件下最大偏差±4%
保证3.0A输出电流
宽输入电压范围：最高达60V
仅需4个外部元件
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
高效率
使用易于获取的标准电感器
热关断和电流限制保护
SMD类型封装符合湿度敏感等级3级

应用领域

简单高效降压稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正压转负压转换器
负压升压转换器
电池充电器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	60V
	输出电压	3.3V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	逐波限流；过流保护
