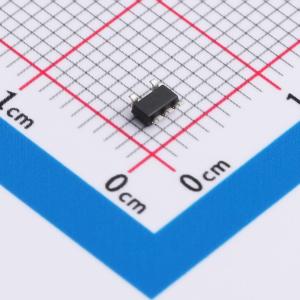

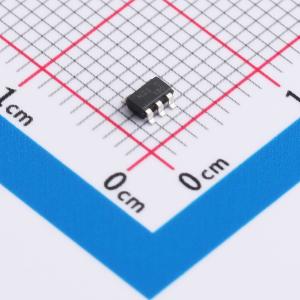

TJ9198GSF5-3.3D

300mA快速瞬态CMOS低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TJ9198 是一系列 300mA 的高性能低压差线性稳压器，非常适合移动或便携式应用，具有高输出电压精度、极低的静态电流和极低的压差。TJ9198 系列具备使能功能以节省功耗。此外，D 版本在禁用时可提供输出自动放电功能
品牌名称: HTC
商品型号: TJ9198GSF5-3.3D
商品编号: C2904444
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.0286克(g)

商品参数

商品概述

TJ9198是一系列300mA高性能低压差线性稳压器，具有高输出电压精度、极低的静态电流和极低的压差，非常适合移动或便携式应用。TJ9198系列具备使能功能以节省功耗，此外，D版本在禁用时提供输出自动放电功能。该系列提供固定输出电压，范围为0.8V至3.6V，步进为0.1V。TJ9198搭配1μF MLCC时性能稳定。 TJ9198系列采用非常小的1.0mm × 1.0mm薄型DFN封装、小型SC70 - 5封装、SOT23 - 3和SOT23 - 5封装，非常适合高密度外形的便携式设备。

商品特性

低静态电流
极低的压差
出色的线性和负载调节能力
保证300mA输出电流
固定输出电压：0.8V至3.6V
逻辑控制关断选项
搭配1μF MLCC输出时性能稳定
自动放电功能（D版本）
快速开启时间
过流保护
过温保护
提供非常小的封装：1mm x 1mm DFN、SC70 - 5、SOT23 - 3和SOT23 - 5

应用领域

手机和智能手机
数码相机和摄像机
便携式通信设备
GPS、PDA和手持设备
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	55dB@(1kHz)

	属性	参数值
	压差	290mV@(300mA)
	静态电流(Iq)	60uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
