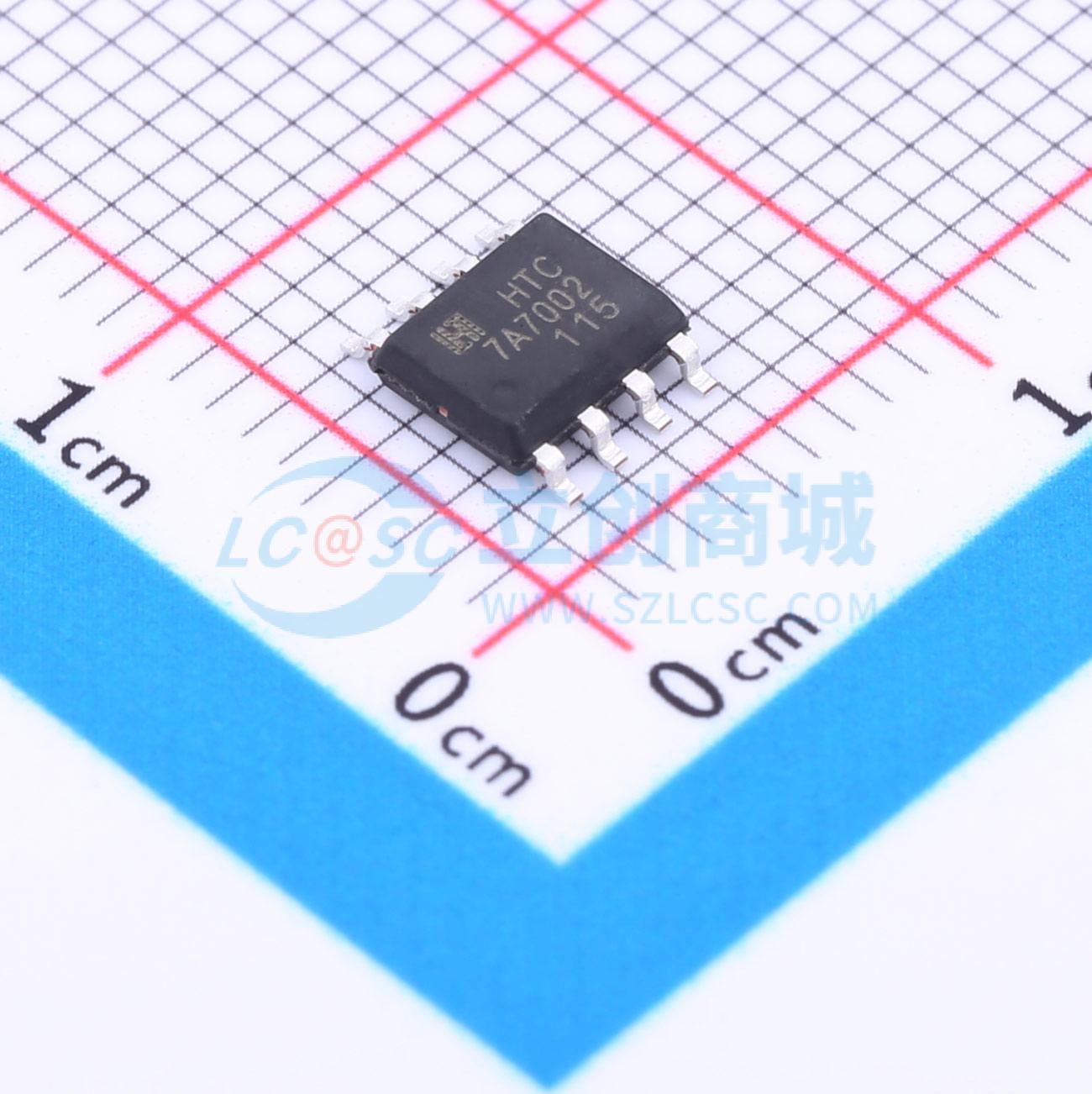

温馨提醒：图片仅供参考，商品以实物为准

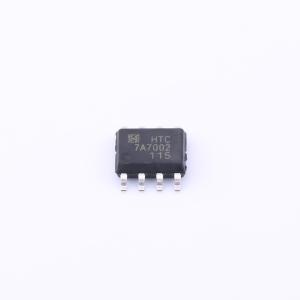

TPS7A7002DP
1V~4.5V 3A 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能超低压降线性稳压器，工作于2.5V至5.5V输入电源，提供超低压降、高输出电流和低接地电流。有多种预设输出电压选项。对负载阶跃变化响应迅速，适用于低电压微处理器应用。采用CMOS工艺技术，允许低静态电流运行，且能在极低压降条件下工作。
- 品牌名称
- HTC
- 商品型号
- TPS7A7002DP
- 商品编号
- C2904148
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1V~4.5V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(3A) | |
| 静态电流(Iq) | 600uA | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS7A7002系列高性能超低压差线性稳压器的输入电源电压范围为2.5V至5.5V，可提供超低压差、高输出电流和低接地电流。提供多种预设输出电压选项。这些超低压差线性稳压器对负载阶跃变化响应迅速，适用于低压微处理器应用。TPS7A7002采用CMOS工艺技术开发，可实现与输出负载电流无关的低静态电流运行。这种CMOS工艺还使TPS7A7002能够在极低的压差条件下工作。
商品特性
- 超低压差
- 输入/输出电容兼容低ESR MLCC
- 良好的线性和负载调节能力
- 保证3A输出电流
- 采用SOP8-PP封装
- 输出自动放电功能
- 过温/过流保护
应用领域
- 液晶电视和机顶盒
- 电池供电设备
- 主板和显卡
- 微处理器电源
- 外围卡
- 高效线性稳压器
- 电池充电器
