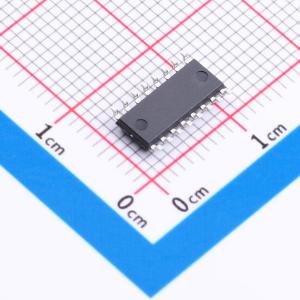

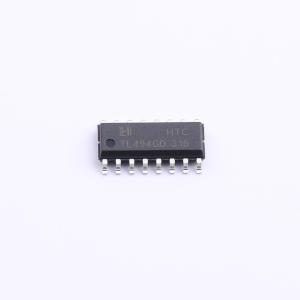

TL494GD

250mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HTC
商品型号: TL494GD
商品编号: C2904146
商品封装: SOP-16
包装方式: 编带
商品毛重: 2.5克(g)

商品参数

商品概述

TL494 在一个单片芯片上集成了构建脉宽调制控制电路所需的所有功能。该器件主要为电源控制而设计，为系统工程师提供了灵活性，可根据具体应用定制电源控制电路。TL494 包含一个误差放大器、一个片内可调振荡器、一个死区时间控制比较器、一个脉冲导向控制触发器、一个5V精密稳压器以及输出控制电路。误差放大器的共模电压范围为 -0.3V 至 VCC - 2V。死区时间控制比较器具有固定偏移，当外部调整时，可提供约 5% 的死区时间。片内振荡器可通过将 RT（引脚 6）连接到基准输出来旁路，并向 CT（引脚 5）提供锯齿波输入；或者，它可用于驱动同步多路电源中的公共电路。独立的输出晶体管提供共发射极或射极跟随器输出能力。每个器件都支持推挽或单端输出操作，可通过输出控制功能进行选择。这些器件的架构防止了在推挽操作期间任一输出出现双脉冲的可能性。

商品特性

完整的 PWM 功率控制电路
独立的输出，提供 200mA 灌电流或拉电流能力
输出控制可选择单端或推挽操作
内部电路防止任一输出出现双脉冲
可变死区时间提供对整个范围的控制
内部稳压器提供稳定的 5V 基准电源
电路架构便于轻松同步
提供 SOP-16 和 DIP-16 封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	40V
	输出电压	5V
	输出电流	250mA
	开关频率	1kHz~200kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
	功能特性	频率同步
