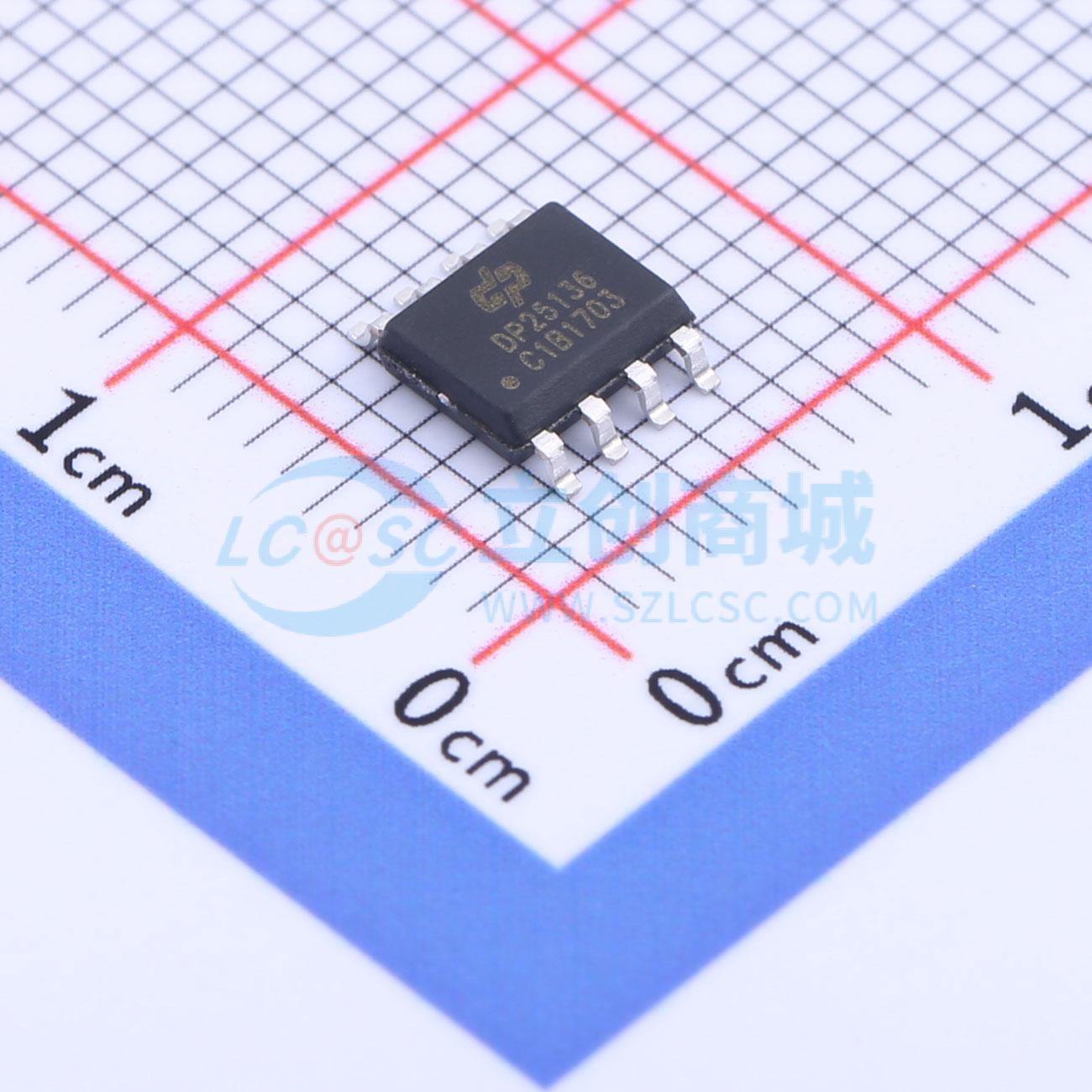

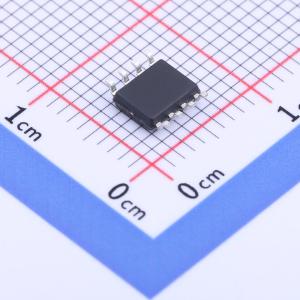

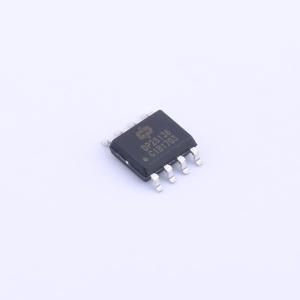

DP25136C

高性能恒流恒压原边控制功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DP2513XC是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用DP2513XC可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
品牌名称: 德普微电子
商品型号: DP25136C
商品编号: C2904141
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.176克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	反馈方式	原边反馈

商品概述

DP2513XC是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用DP2513XC可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。DP2513XC集成有多种保护功能：如VDD欠压保护(UVLO)、VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(FB SLP)、输出过压保护(FBOVP)、过热保护(OTP)和VDD箝位等。DP2513XC还集成有电源系统单点失效保护，在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。

商品特性

集成800V高压功率三极管
谷底开通、原边控制、系统效率高
多模式原边控制方式
优异的动态响应
集成动态三极管驱动电路
优化的EMI性能
工作无异音
恒流、恒压调整率小于±5%
超低待机功耗 <30mW
线损补偿功能
集成完备的保护功能：
- 输出短路保护(FB SLP)
- 输出过压保护功能(FB OVP)
- 逐周期限流保护(OCP)
- 过热保护(OTP)
- VDD过压、欠压和箝位保护

应用领域

手机充电器
AC/DC电源适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	3V~21V
	开关频率	35kHz~70kHz
	晶体管耐压	800V
