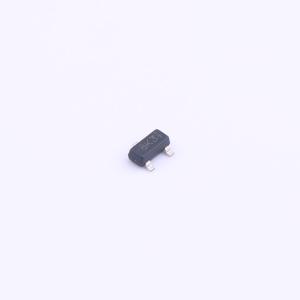

温馨提醒：图片仅供参考，商品以实物为准
PJA138K_R1_00001
1个N沟道 耐压:50V 电流:500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@10V，ID@500mA < 1.6Ω。 RDS(ON)，VGS@4.5V，ID@200mA < 2.5Ω。 RDS(ON)，VGS@2.5V，ID@100mA < 4.5Ω。 先进的沟槽工艺技术。 专为电池供电系统、固态继电器驱动器设计：继电器、显示器、存储器等。 ESD防护2KV HBM。 符合欧盟RoHS2.0（2011/65/EU和2015/865/EU指令）的无铅产品。 符合IEC61249标准的绿色模塑料（无卤素）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA138K_R1_00001
- 商品编号
- C2902548
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 1.6Ω@10V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1nC@4.5V | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 20pF |
商品概述
MSK7804采用先进的沟槽技术，可提供出色的 RDS(on)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
应用领域
- 锂电池保护-无线冲击-手机快充
