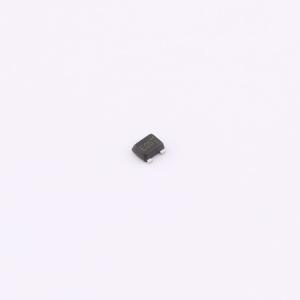

温馨提醒：图片仅供参考，商品以实物为准
PJE8405_R1_00001
P沟道增强型MOSFET 1个P沟道 耐压:30V 电流:0.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@-4.5V，ID@-0.5A < 390mΩ。 RDS(ON)，VGS@-2.5V，ID@-0.3A < 560mΩ。 RDS(ON)，VGS@-1.8V，ID@-0.1A < 990mΩ。 先进的沟槽工艺技术。 专为开关负载、PWM应用等设计。 ESD防护2KV HBM。 符合欧盟RoHS 2011/65/EU指令的无铅产品。 符合IEC61249标准的绿色模塑料（无卤）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJE8405_R1_00001
- 商品编号
- C2902550
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 990mΩ@1.8V | |
| 耗散功率(Pd) | 300mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 1.6nC@15V | |
| 输入电容(Ciss) | 137pF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 当VGS为 -4.5V、ID为 -0.5A时,RDS(ON) < 390mΩ
- 当VGS为 -2.5V、ID为 -0.3A时,RDS(ON) < 560mΩ
- 当VGS为 -1.8V、ID为 -0.1A时,RDS(ON) < 990mΩ
- 先进的沟槽工艺技术
- 专为开关负载、PWM应用等特殊设计
- 具备2KV HBM静电防护
- 符合欧盟RoHS 2011/65/EU指令的无铅产品
- 采用符合IEC61249标准的绿色模塑料(无卤)
应用领域
- 负载开关-硬开关和高频电路-不间断电源
