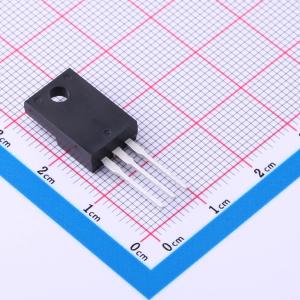

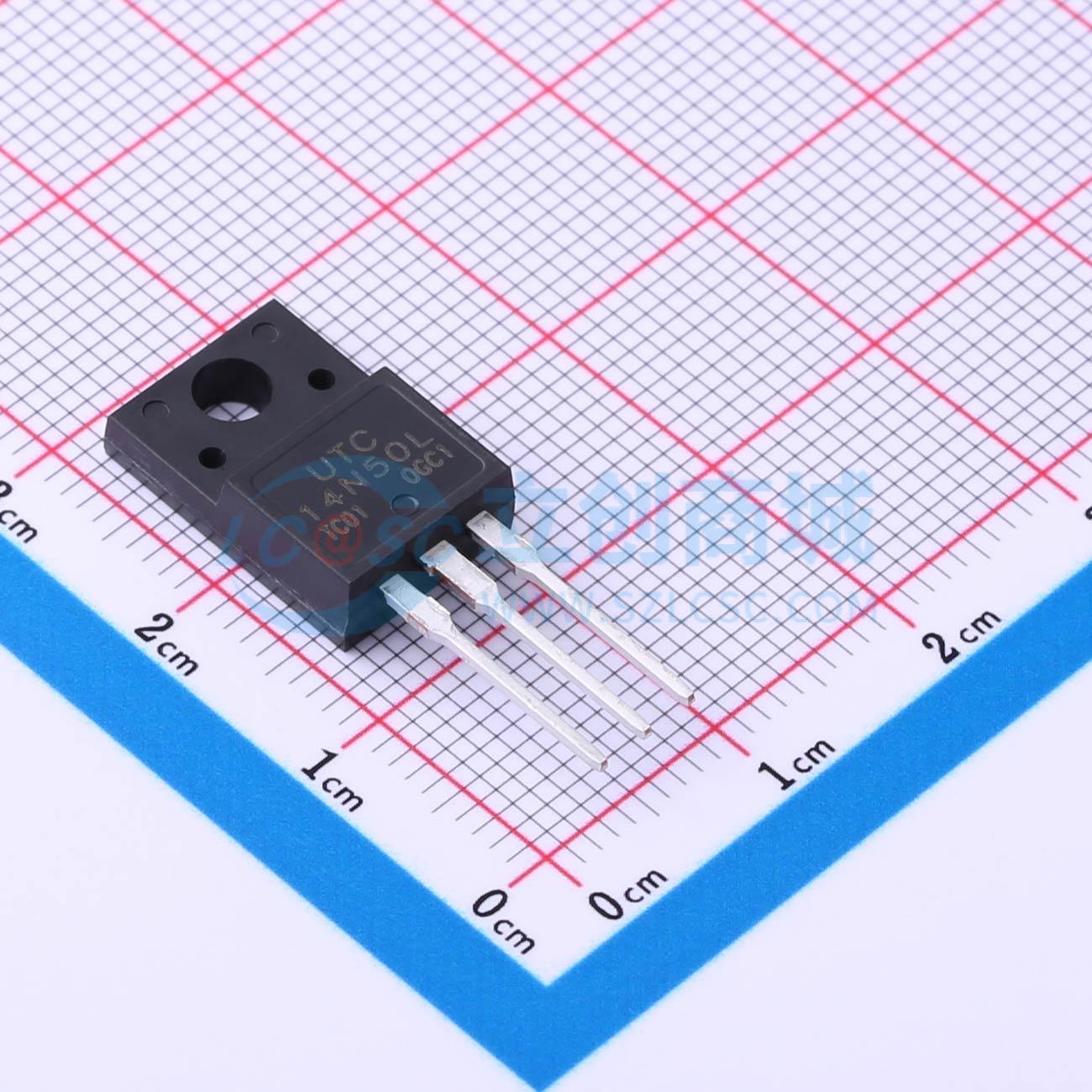

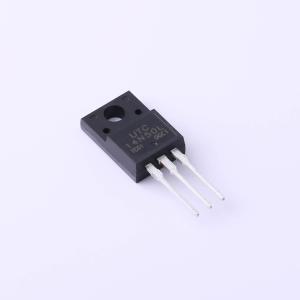

温馨提醒：图片仅供参考，商品以实物为准
14N50L-TF3-T
N沟道 耐压:500V 电流:14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 14N50-TC 是一款高压大电流功率 MOSFET，其设计具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电源、PWM 电机控制、高效 AC - DC 转换器和桥接电路等高速开关应用中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 14N50L-TF3-T
- 商品编号
- C2900478
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 550mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 1.44nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 170pF |
