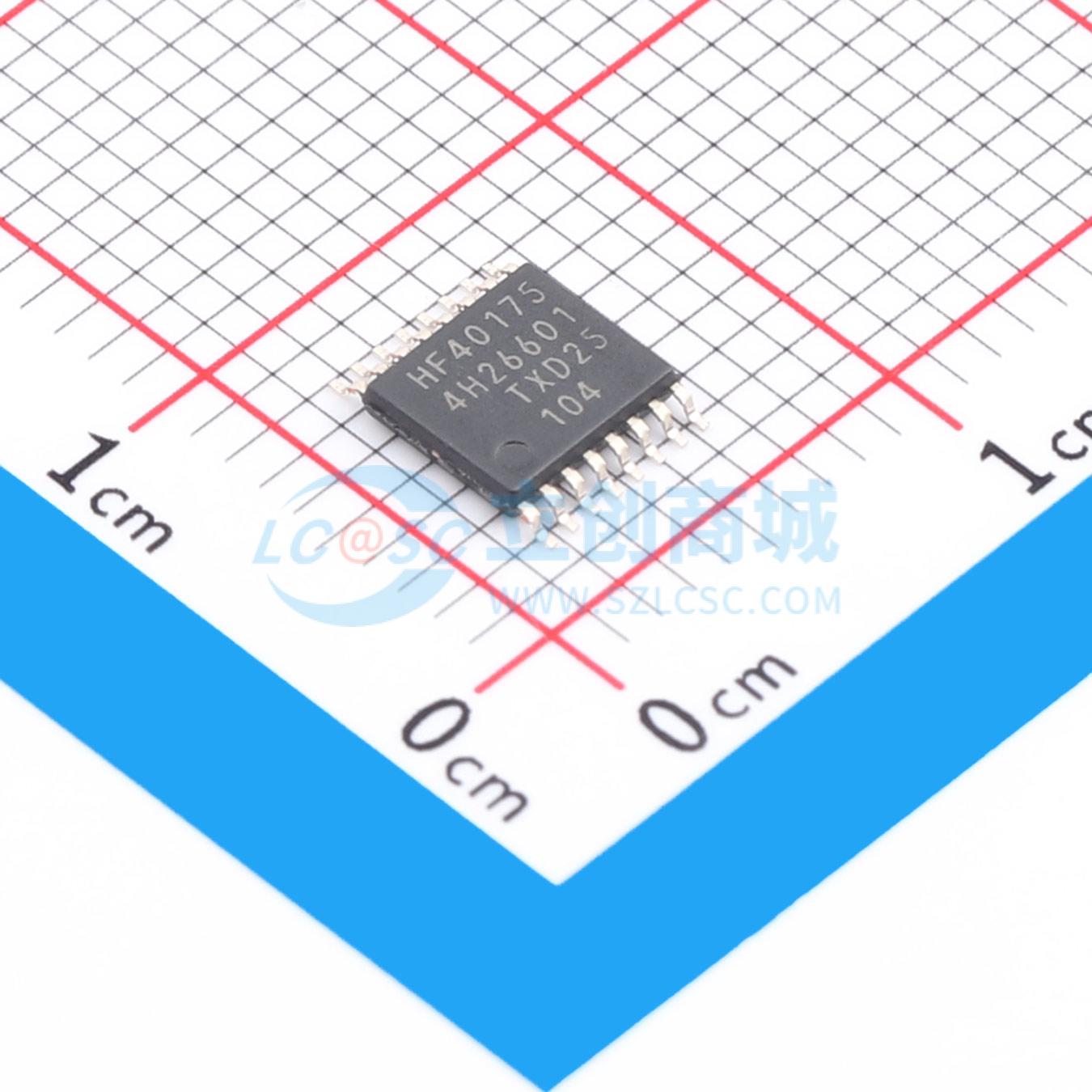

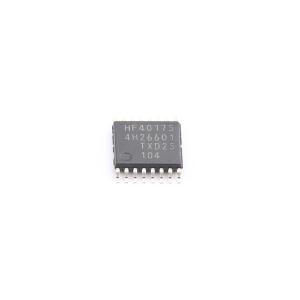

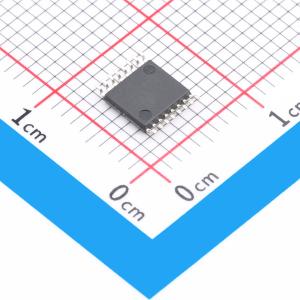

HEF40175BTT-Q100J
四D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- HEF40175BTT-Q100J
- 商品编号
- C29702206
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 45MHz | |
| 功能 | 复位 | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | HEF40175B | |
| 灌电流(IOL) | 4.2mA | |
| 拉电流(IOH) | 4.2mA | |
| 静态电流(Iq) | 120uA | |
| 输入电容 | 7.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 0ns |
商品概述
HEF40175B-Q100是一款四路正边沿触发的D型触发器，具有四个数据（Dn）输入、公共时钟（CP）和异步主复位（MR）输入，以及互补的Qn和Qn输出。当MR为高电平时，在时钟从低到高转换时满足建立和保持时间要求的D输入数据将被存储在触发器中并出现在Q输出端。当MR为低电平时，无论CP和Dn状态如何，都将复位所有触发器（Qn = 低电平，Qn = 高电平）。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VDD的电压。本产品已通过汽车电子委员会（AEC）标准Q100（1级）认证，适用于汽车应用。
商品特性
- 符合AEC-Q100（1级）标准的汽车产品认证
- 工作温度范围指定为-40 °C至+85 °C以及-40 °C至+125 °C
- 宽电源电压范围，从3.0 V至15.0 V
- CMOS低功耗
- 高抗噪性
- 完全静态操作
- 提供5 V、10 V和15 V参数额定值
- 标准化的对称输出特性
- 符合JEDEC标准JESD 13-B
- ESD保护：HBM：符合ANSI/ESDA/JEDEC JS-001 2类标准，超过2000 V；CDM：符合ANSI/ESDA/JEDEC JS-002 C3类标准，超过1000 V
应用领域
- 移位寄存器
- 缓冲/存储寄存器
- 模式发生器
