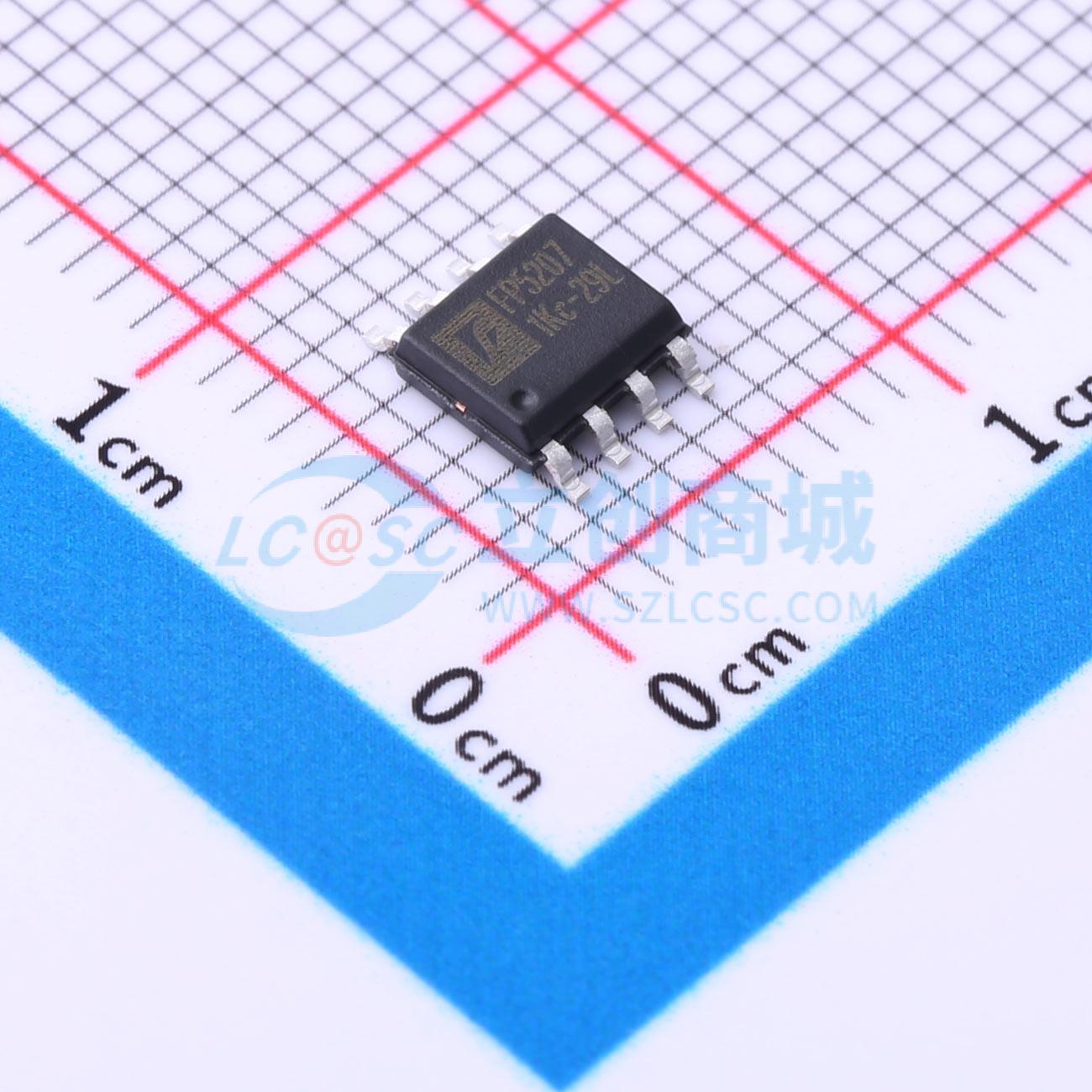

FP5207XR-G1

非同步 PWM 升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP5207 是一个非同步 PWM 升压控制器,适用于宽范围工作电压应用。该芯片采用 SOP-8L(EP) 封装,具有启动电压 2.8V、宽输入电压范围 5V 至 24V、精度反馈参考电压 1.2V（±2%）、关断电流 <3μA、可编程开关频率 100KHz 至 1000KHz、输入欠压保护、开关 MOSFET 过流保护和过温保护等功能。
品牌名称: Advanced Analog Technology(类比)
商品型号: FP5207XR-G1
商品编号: C2897211
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

FP5207是一款适用于宽工作电压应用的升压拓扑开关稳压器。它提供内置栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入端连接到1.2V精密参考电压。其开关频率可通过外部电阻进行编程设置，电感峰值电流限制也可编程，通过在CS和GND之间连接一个电阻实现。电流模式控制和外部补偿网络使系统的稳定变得简单且灵活。 FP5207采用小尺寸的SOP - 8L(EP)封装，适用于对空间要求较高的PCB布局应用领域。

商品特性

启动电压：2.8V
宽电源电压工作范围：5V至24V
精密反馈参考电压：1.2V（±2%）
关断电流：<3μA
可编程开关频率：100KHz~1000KHz
输入欠压保护（UVP）、开关MOSFET过流保护（OCP）、过温保护（OTP）
封装：SOP - 8L(EP)

应用领域

充电器
LCD显示器
手持设备
便携式产品
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	5V~24V
	输出电压	-
	输出电流	-
	开关频率	100kHz~1MHz
	工作温度	-25℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	外置
	输出类型	可调
