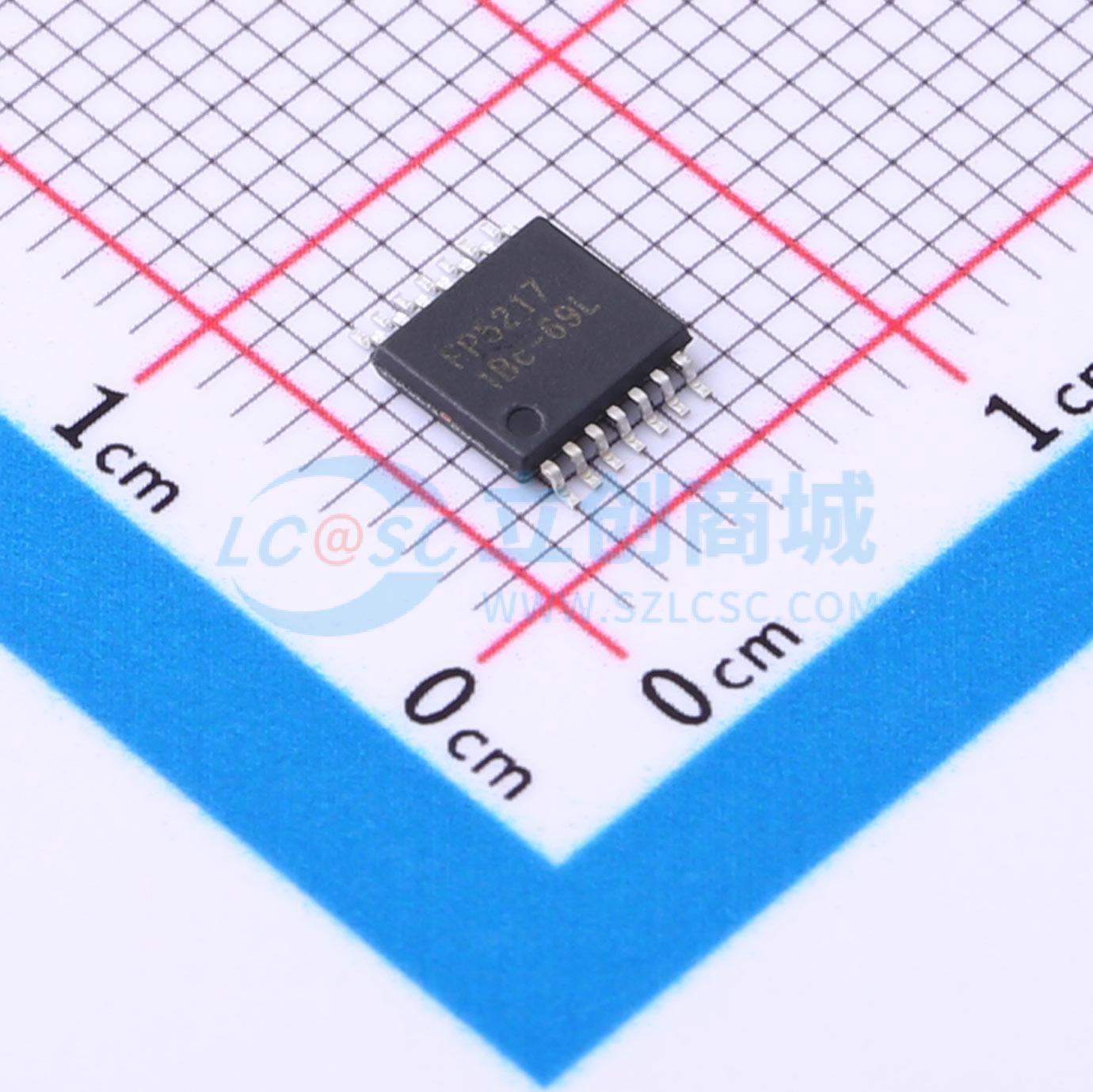

温馨提醒：图片仅供参考，商品以实物为准
FP5217MR-G1
FP5217 非同步 PWM 升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP5217是一款非同步PWM升压转换器,内置15mΩ功率MOSFET,具有宽输入电压范围（5V到24V）和可调输出电压（最高26V）。该芯片具有启动电压低、高精度反馈参考电压、软启动功能、输入欠压保护、开关MOSFET过流保护和过温保护等特性。
- 商品型号
- FP5217MR-G1
- 商品编号
- C2897212
- 商品封装
- TSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 5V~24V | |
| 输出电压 | 1.2V~26V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~1MHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FP5217是一款适用于宽工作电压应用的升压拓扑开关稳压器。其内置的15mΩ功率MOSFET使该稳压器具有高效的功率转换能力。误差放大器的同相输入端连接到一个1.2V的精密参考电压。它具有通过外部电阻设置的可编程开关频率，以及通过在CS和GND之间连接一个电阻来实现的可编程电感峰值电流限制。电流模式控制和外部补偿网络使系统的稳定变得简单且灵活。 FP5217采用小尺寸的TSSOP-14L(EP)封装，适用于对空间要求较高的PCB布局应用领域。
商品特性
- 启动电压：2.8V
- 宽电源电压工作范围：5V至24V
- 可调输出电压最高可达26V
- 精密反馈参考电压：1.2V（±2%）
- 关断电流：<3μA
- 可编程开关频率：200KHz~1000KHz
- 可编程软启动功能（SS）
- 输入欠压保护（UVP）
- 可调开关MOSFET过流保护（OCP）
- 过温保护（OTP）
- MOSFET：30V/8A/15mΩ（峰值电流10A）
- 封装：TSSOP-14L(EP)
应用领域
- 充电器
- 手持设备
- 便携式产品
- 移动电源
- 蓝牙音箱
