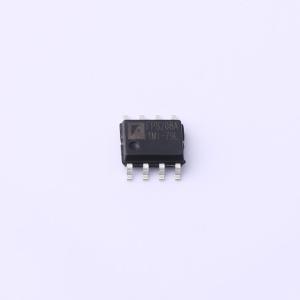

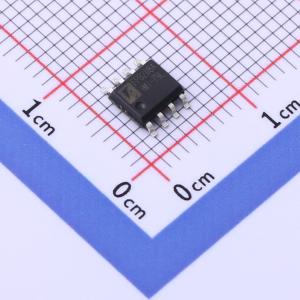

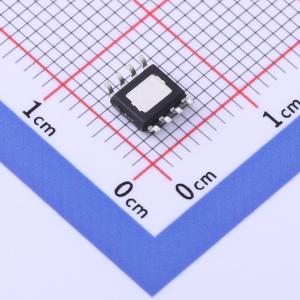

温馨提醒：图片仅供参考，商品以实物为准
FP8208AXR-G1
3.5A同步开关模式锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FP8208A是一款高度集成的同步开关模式锂离子电池充电器。只需少量外部元件，FP8208A便非常适合广泛的便携式应用。充电电流可通过外部电流检测电阻进行编程。凭借720KHz的开关频率，FP8208A能够使用小型外部元件。其他特性包括欠压锁定（UVLO）、自动再充电、充电状态指示和电池温度监测。
- 商品型号
- FP8208AXR-G1
- 商品编号
- C2897215
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.8V~5.5V | |
| 最大充电电流 | 3.5A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -25℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 300uA |
商品概述
FP8208A是一款高度集成的同步开关模式锂离子电池充电器。只需少量外部元件，FP8208A便非常适合广泛的便携式应用。充电电流可通过外部电流检测电阻进行编程。凭借720KHz的开关频率，FP8208A能够使用小型外部元件。其他特性包括欠压锁定（UVLO）、自动再充电、充电状态指示和电池温度监测。
商品特性
- 高达3.5A的可编程充电电流
- 高达92%的效率
- 预设4.2V充电电压，精度为±1%
- 720kHz固定频率工作
- 可通过外部电阻设置调节充电电流
- 无需外部MOSFET和阻塞二极管
- 单节锂离子电池开关模式充电器
- 输入电压调节
- 自动再充电
- 2.9V涓流充电电压
- C/10充电终止
- 电池过温保护
- 过压、过充电流、电池短路和热保护
- 用于无电池和充电失败显示的充电状态指示
应用领域
- 便携式信息设备
- 充电座
- 手机和个人数字助理（PDA）
