温馨提醒：图片仅供参考，商品以实物为准

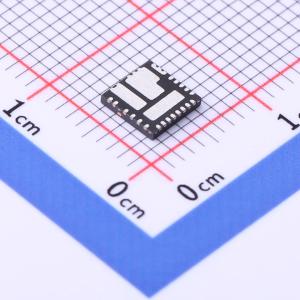

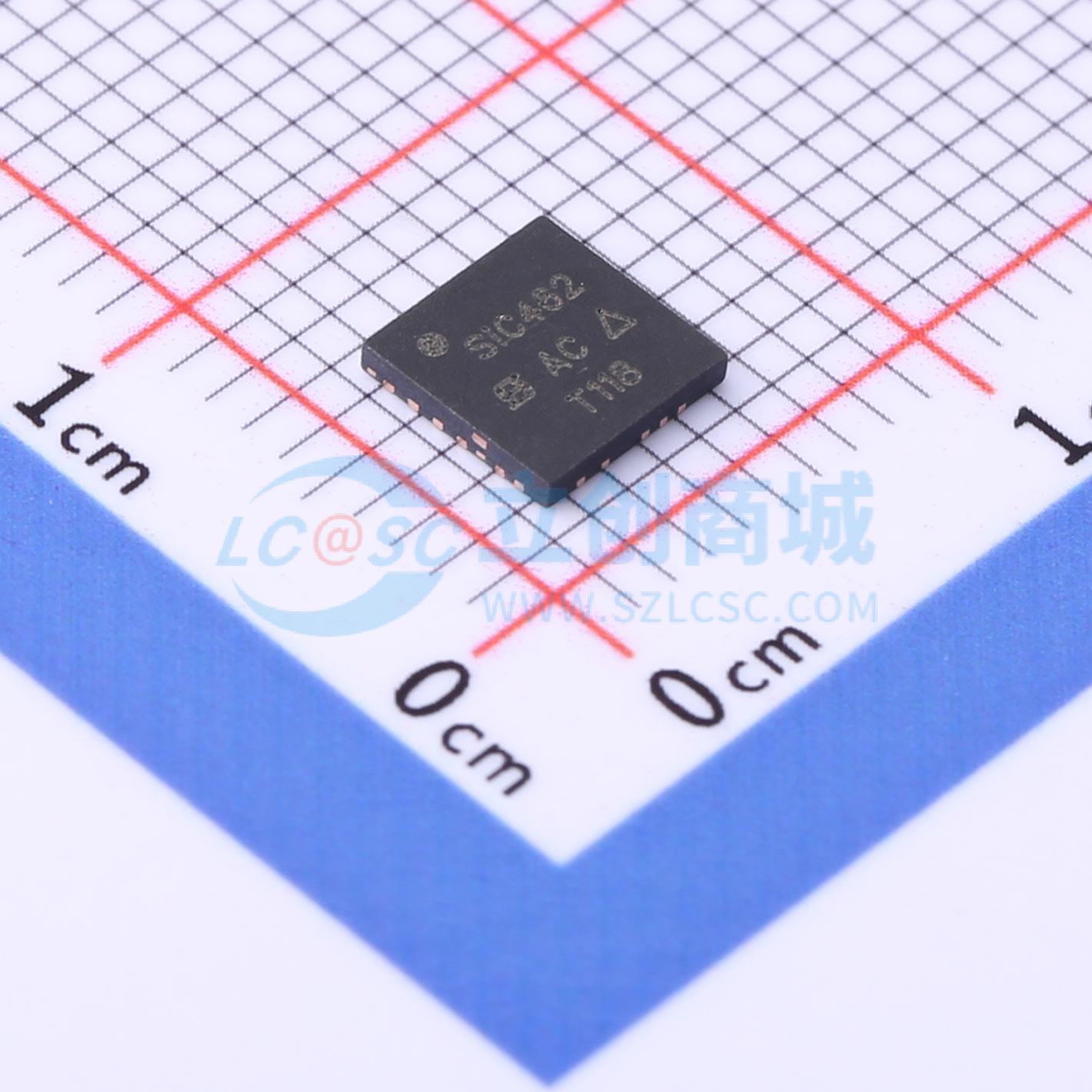

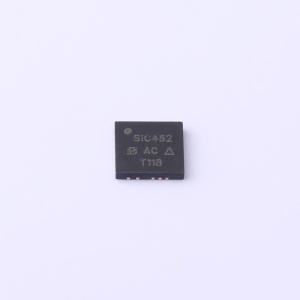

SIC462ED-T1-GE3
4.5 V至60 V输入，2 A至10 A输出的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SiC462是一款宽输入电压范围的高效同步降压调节器,支持4.5 V到60 V的输入电压,最大输出电流为6 A。它具有可调输出电压、多种保护功能和高效率。适用于计算、消费电子、电信和工业应用。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIC462ED-T1-GE3
- 商品编号
- C335617
- 商品封装
- MLP55-27L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 100kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 235uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SiC46x 是一系列宽输入电压、高效率的同步降压稳压器，集成了高端和低端功率 MOSFET。其功率级能够在高达 2 MHz 的开关频率下提供高连续电流。该稳压器可从 4.5 V 至 60 V 的输入轨产生低至 0.8 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。 SiC46x 的架构允许在输出电容最小的情况下实现超快速瞬态响应，并在非常轻的负载下实现严格的纹波调节。无论使用何种类型的输出电容器（包括低 ESR 陶瓷电容器），该器件都能确保环路稳定性。该器件还采用了一种节能方案，显著提高了轻载效率。稳压器集成了一套完整的保护功能，包括过流保护 (OCP)、输出过压保护 (OVP)、短路保护 (SCP)、输出欠压保护 (UVP) 和过温保护 (OTP)。它还具有输入轨欠压锁定 (UVLO) 和用户可编程软启动功能。 SiC46x 系列有 2 A、4 A、6 A、10 A 四种规格，采用引脚兼容的 5 mmx5 mm 无铅 (Pb) 功率增强型 MLP55 - 27L 封装。
商品特性
- 通用性强
- 单电源工作，输入电压范围为 4.5 V 至 60 V
- 输出电压可调，低至 0.8 V
- 可扩展解决方案：2 A (SiC464)、4 A (SiC463)、6 A (SiC462)、10 A (SiC461)
- 输出电压跟踪和排序，支持预偏置启动
- 在 - 40 ℃ 至 + 125 ℃ 温度范围内，输出电压精度为 ± 1 %
- 高效率
- 峰值效率达 98 %
- 关断时电源电流为 4 μA
- 非开关状态下工作电流为 235 μA
- 高度可配置
- 开关频率可调，范围为 100 kHz 至 2 MHz
- 软启动和电流限制均可调
- 三种工作模式：强制连续导通、节能或超声模式
- 坚固可靠
- 输出过压保护
- 输出欠压/短路保护，具备自动重试功能
- 电源正常标志和过温保护
- 由 Vishay PowerCAD 在线设计仿真工具提供支持
应用领域
- 工业与自动化
- 家庭自动化
- 工业和服务器计算
- 网络、电信和基站电源
- 非稳压墙式变压器
- 机器人技术
- 高端业余电子设备：遥控汽车、飞机和无人机
- 电池管理系统
- 电动工具
- 自动售货机、ATM 和老虎机
