温馨提醒：图片仅供参考，商品以实物为准

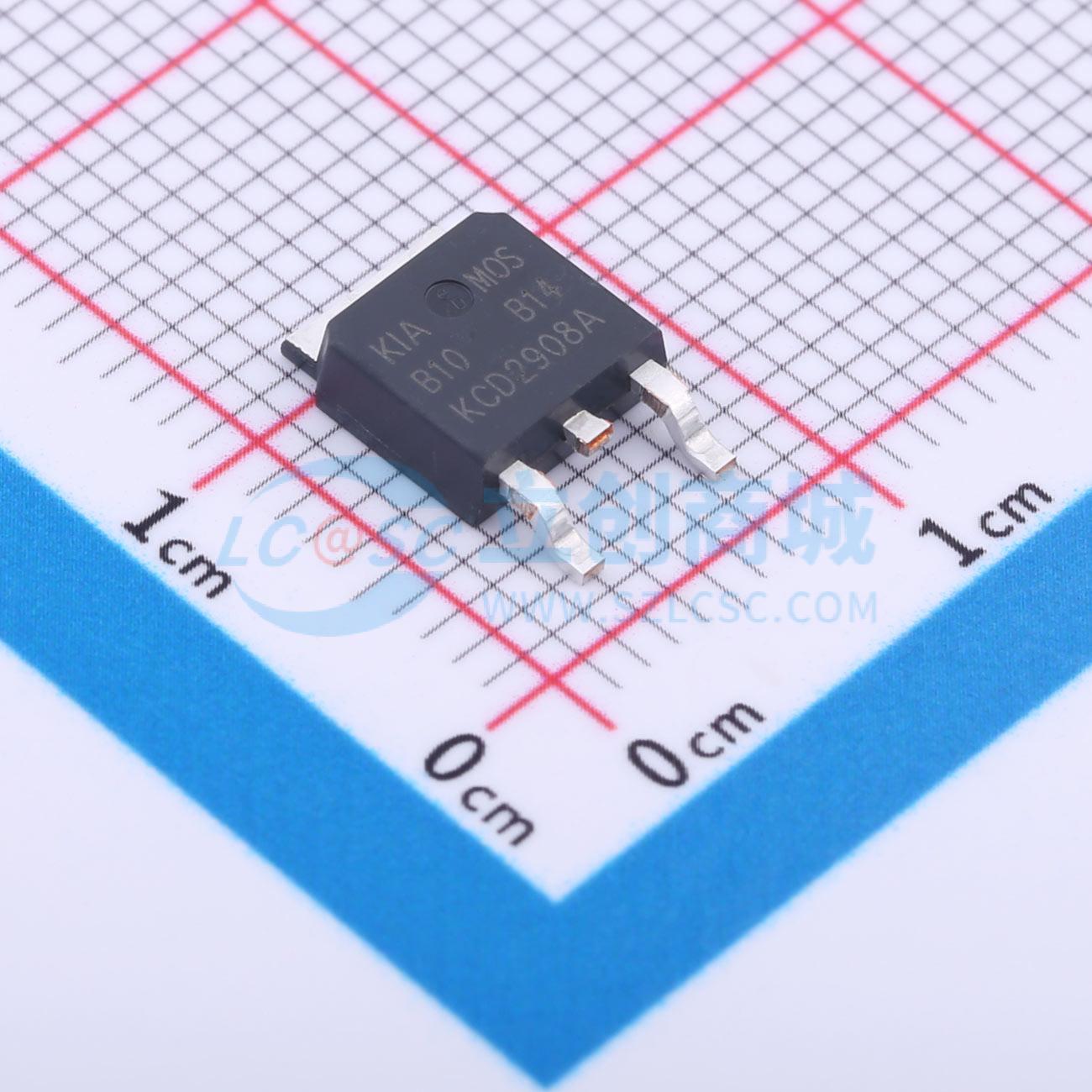

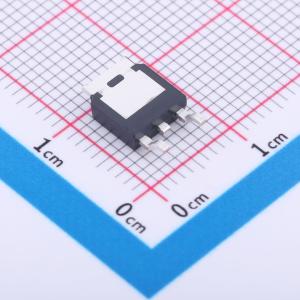

KCD2908A
耐压:85V 电流:110A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的SGT技术；极低的RDS(on).typ=3.7 mΩ@Vgs=10V；优异的栅极电荷x RDS(on) product(FOM)
- 品牌名称
- KIA
- 商品型号
- KCD2908A
- 商品编号
- C2896649
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 85W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 77nC@10V | |
| 输入电容(Ciss) | 5.25nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 625pF |
商品概述
GL40P04A4采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)，适用于多种应用场景。其封装形式为TO - 252，符合RoHS标准。
商品特性
- 在VGS = 10 V时，RDS(ON) < 14 mΩ（典型值12 mΩ）
- 高密度单元设计，实现极低的导通电阻Rdson
- 雪崩电压和电流特性完全表征
- 良好的散热封装
应用领域
- 电源开关应用-硬开关和高频电路-不间断电源
