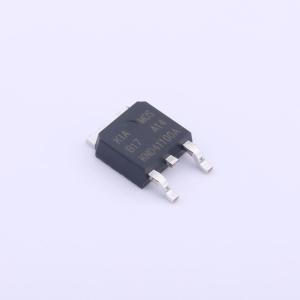

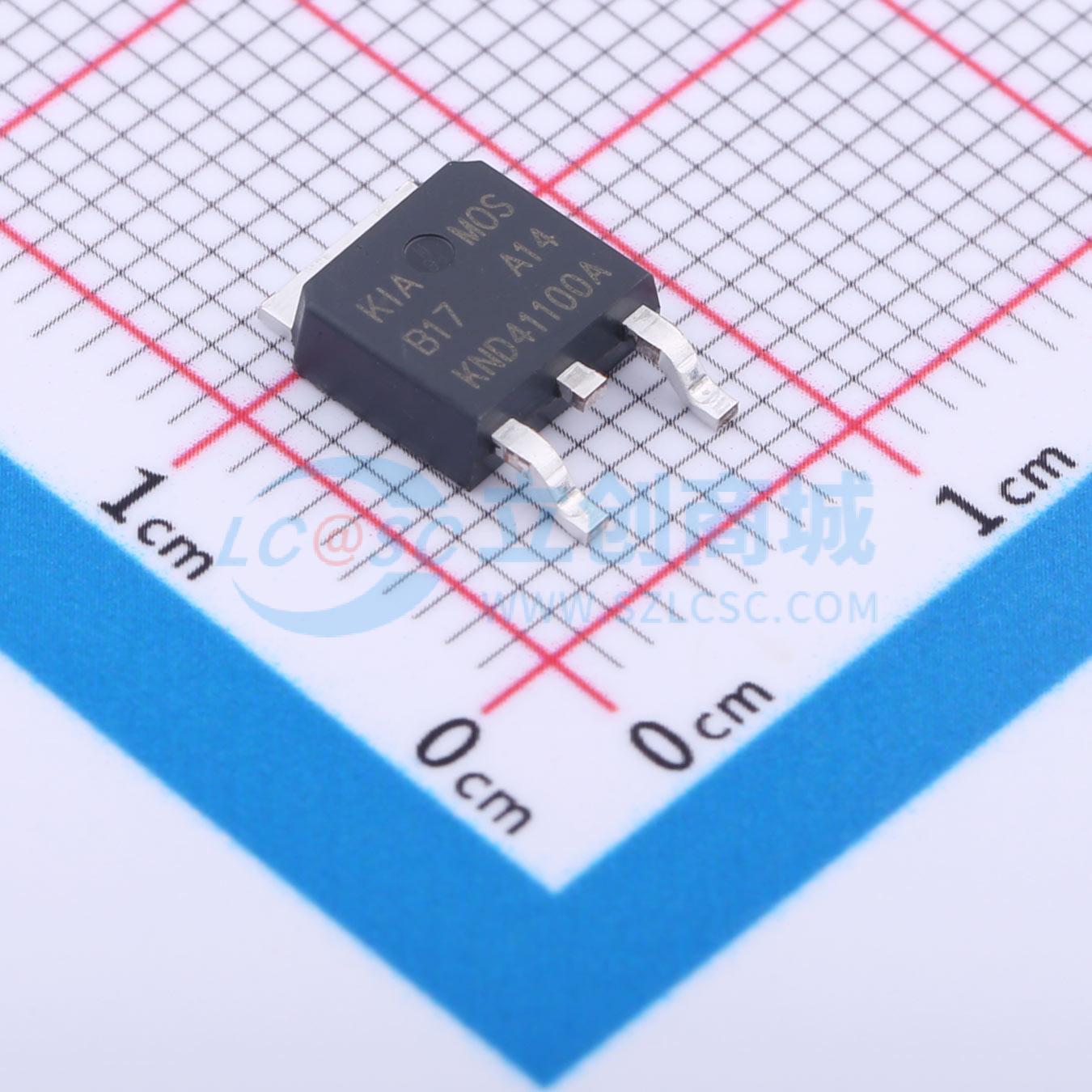

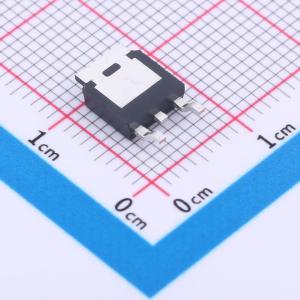

温馨提醒：图片仅供参考，商品以实物为准
KND41100A
耐压:1000V 电流:2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RoHS合规。 导通电阻RDS(ON)典型值为9.6Ω（VGS = 10V时）。 低栅极电荷，可降低开关损耗。 快速恢复体二极管。应用：适配器。 充电器
- 品牌名称
- KIA
- 商品型号
- KND41100A
- 商品编号
- C2896657
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 1kV | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 12Ω@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 370pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 40pF |
商品特性
- 30V/40A
- 当VGS = 10 V时，RDS(ON) = 5 mΩ（典型值）
- 当VGS = 4.5 V时，RDS(ON) = 6.5 mΩ（典型值）
- 超高密度单元设计
- 快速开关速度
- 低栅极电荷
- 100%雪崩测试
- 提供无铅和环保器件（符合RoHS标准）
应用领域
- 开关应用系统
- 服务器板载电源
- 同步整流
