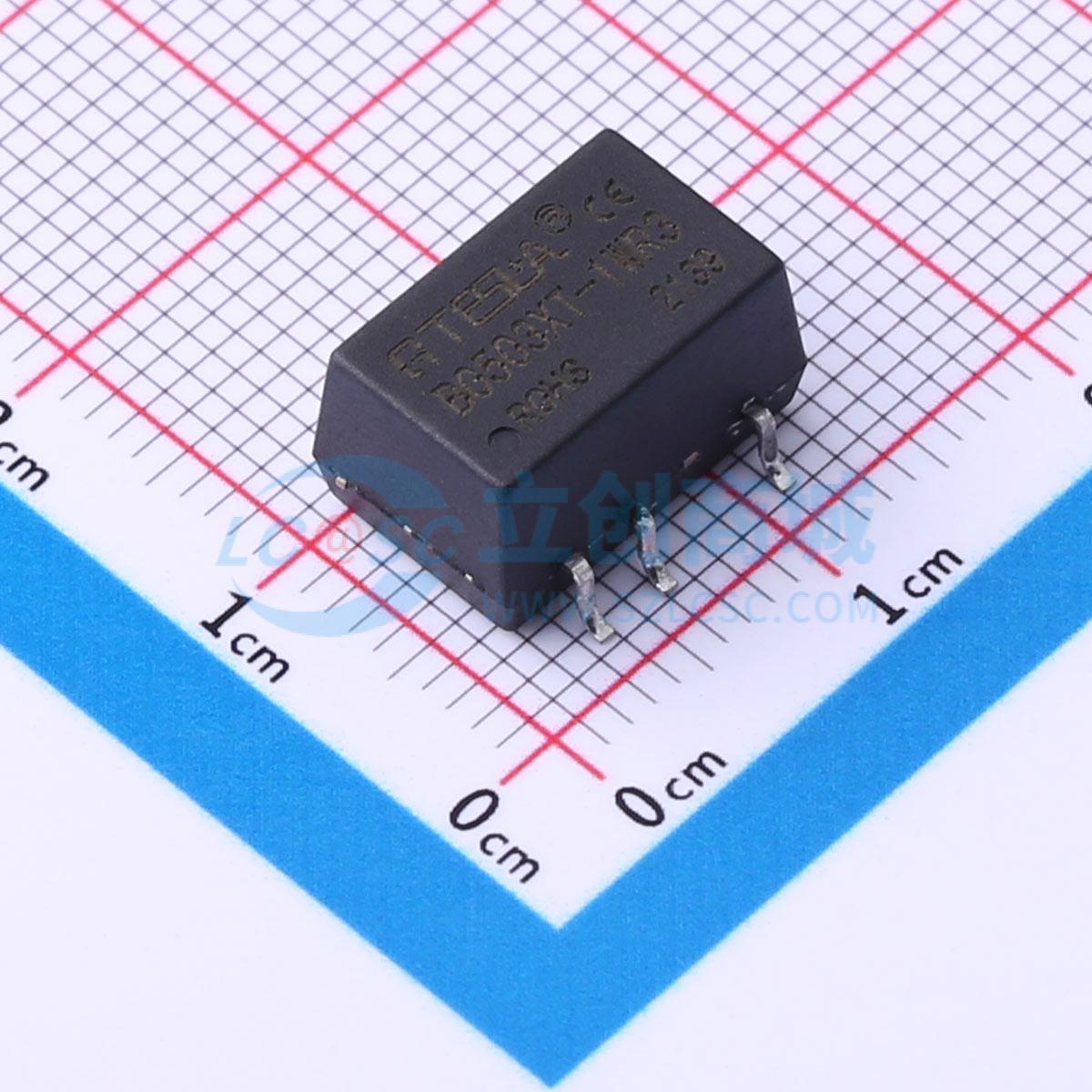

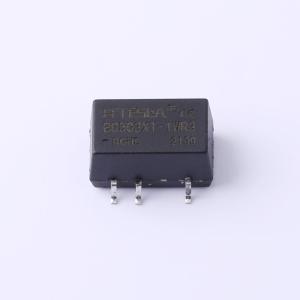

温馨提醒：图片仅供参考，商品以实物为准
B0503XT-1WR3
电源模块DC-DC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：温度特性好。 空载损耗少于50mW。 隔离电压1500VDC。 效率高达83%。 小型SMD封装。 国际标准引脚。应用：纯数字电路场合。 一般低频模拟电路场合
- 品牌名称
- TESL*A(清远特斯拉)
- 商品型号
- B0503XT-1WR3
- 商品编号
- C2895301
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 2.163克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 75% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 220uF | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 静态电流(Iq) | 10mA | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 12.7mm | |
| 宽度 | 11.2mm | |
| 高度 | 7.25mm |
商品特性
- CE 专利保护RoHS
- 适用于输入电源的电压比较稳定（电压变化范围 ±10%Vin）的场合
- 适用于输入输出之间要求隔离（隔离电压 ≤1500VDC）的场合
- 适用于对输出电压稳定度和输出纹波噪声要求偏高的场合
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
