温馨提醒：图片仅供参考，商品以实物为准

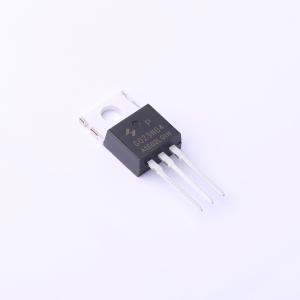

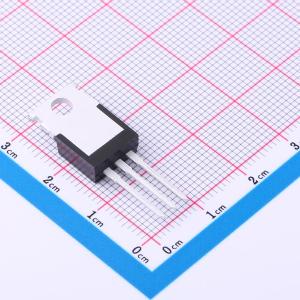

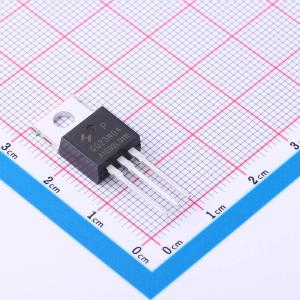

HYG023N04LQ1P
N沟道 耐压:40V 电流:170A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40V/170A。 RDS(ON)=2.3 mΩ(典型值)@VGS=10V。 RDS(ON)=3.0 mΩ(典型值)@VGS=4.5V。 100%雪崩测试。 可靠耐用。 提供无铅环保器件（符合RoHS标准）。应用：开关应用。 锂电池保护
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG023N04LQ1P
- 商品编号
- C2895305
- 商品封装
- TO-220FB
- 包装方式
- 盒装
- 商品毛重
- 2.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 170A | |
| 导通电阻(RDS(on)) | 3.9mΩ@4.5V | |
| 耗散功率(Pd) | 166W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 173.7nC | |
| 输入电容(Ciss) | 9.832nF@0V | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品特性
- 符合RoHS标准
- RDS(ON) 典型值：在VGS = 10 V时为9.6 Ω
- 低栅极电荷，可将开关损耗降至最低
- 快速恢复体二极管
应用领域
- 适配器
- 充电器
- 开关电源待机电源
