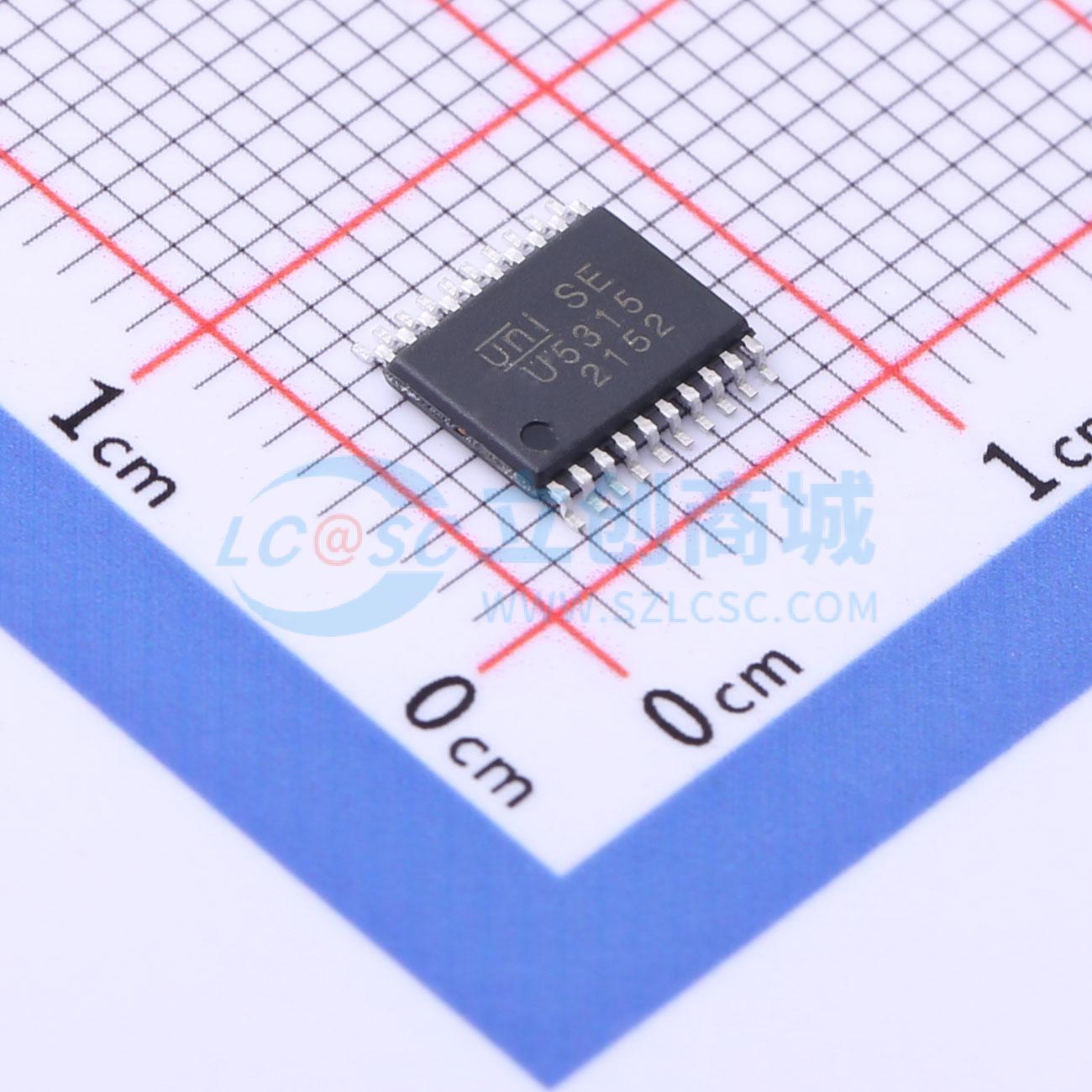

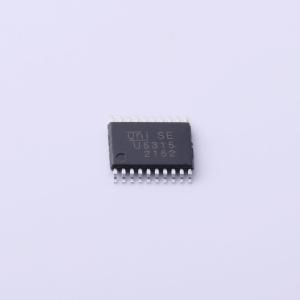

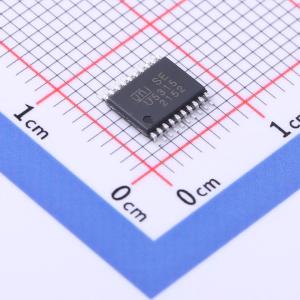

温馨提醒：图片仅供参考，商品以实物为准

U5315

大电流IO ±1.0/1.2A三相桥式驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: U5315 - 6T(Q)是一款高速三相栅极驱动器，适用于功率MOSFET和IGBT器件，具有三个独立的高端和低端参考输出通道。内置死区时间保护和直通保护功能，可防止半桥损坏。欠压锁定（UVLO）电路可在VCC和VBS低于指定阈值电压时防止出现故障
品牌名称: UNI-SEMIC(宇力半导体)
商品型号: U5315
商品编号: C2892899
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.162克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	380ns
	传播延迟 tpHL	180ns
	特性	欠压保护(UVP)；短路保护(SCP)
	工作温度	-40℃~+150℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	250uA
	功能特性	内置自举二极管；交错导通保护；死区时间控制

商品概述

U5315-6T(Q)是一款用于功率MOSFET和IGBT器件的高速三相栅极驱动器，具有三个独立的高侧和低侧参考输出通道。内置的死区保护和击穿保护可防止半桥损坏。欠压锁定电路可在VCC和VBS低于指定阈值电压时防止误操作。采用新颖的高压BCD工艺和共模噪声消除技术，可在高dV/dt噪声条件下实现高侧驱动器的稳定运行，同时具备出色的负瞬态电压耐受能力。包含低功耗设计，可使用待机模式将芯片设置为低静态电流状态，以实现长电池寿命。

商品特性

集成DBOOT(1)
为自举操作设计的浮动通道
完全工作至+280V
耐受负瞬态电压
栅极驱动电源范围从5V U5316T(Q) /7.5V U5315T(Q)至20V
独立的3个半桥驱动器
低侧输出与输入反相。高侧输出反相
3.3V逻辑兼容
较低的di/dt栅极驱动以获得更好的抗噪性

应用领域

电动自行车/电动工具三相电机驱动
电池供电的小型/微型电机控制
通用逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET；IGBT
	驱动通道数	6
	灌电流(IOL)	1A
	拉电流(IOH)	1.2A
	工作电压	4.5V~20V
	上升时间(tr)	37ns
	下降时间(tf)	30ns
