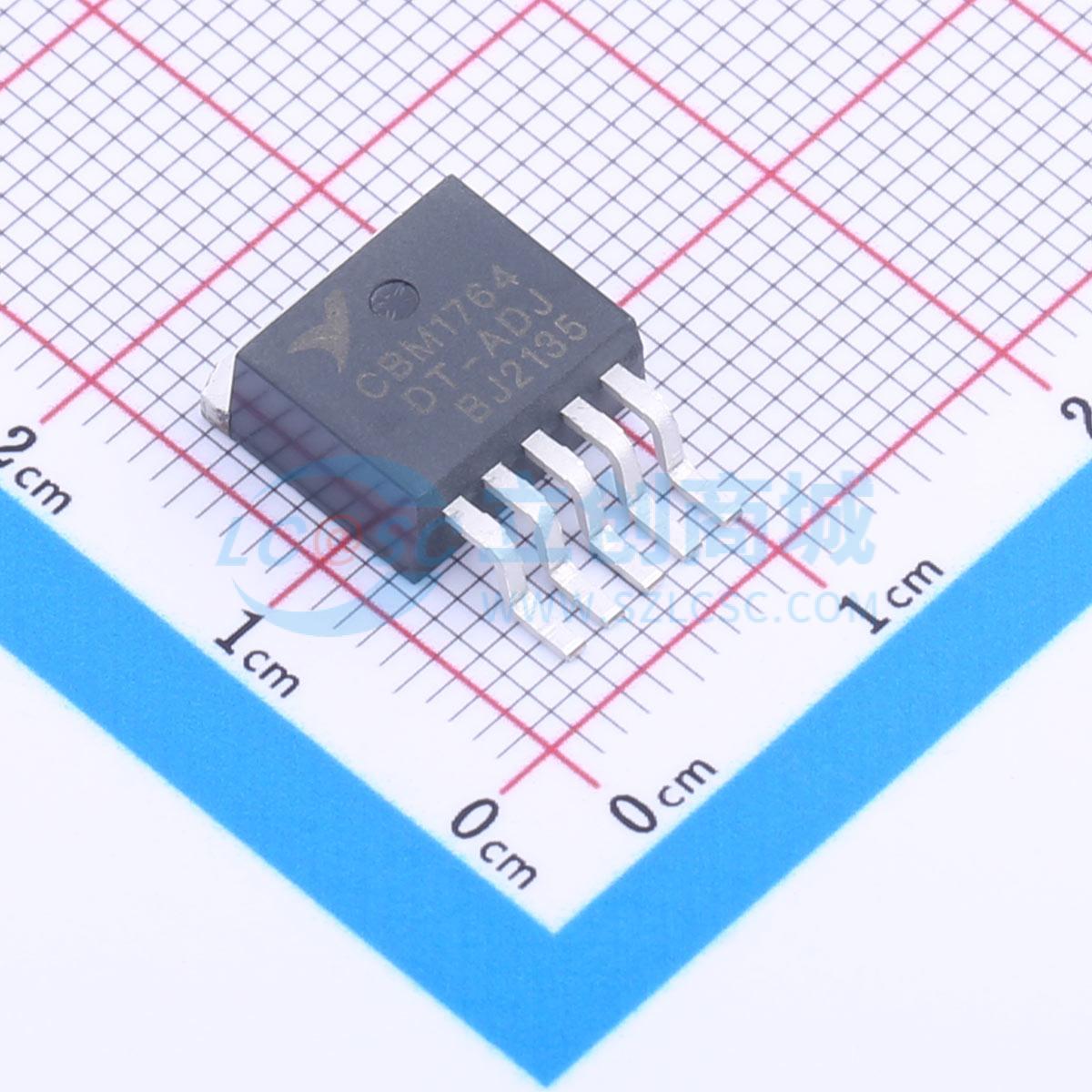

温馨提醒：图片仅供参考，商品以实物为准
CBM1764DT-ADJ-REEL
CBM1764DT-ADJ-REEL
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM1764DT-ADJ-REEL
- 商品编号
- C2894371
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.2V~20V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 63dB@(120Hz) | |
| 压差 | 340mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 40uVrms | |
| 特性 | 反接保护；过流保护；欠压锁定；过热保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CBM1764DT是一款快速瞬态响应的3A低压差线性调整器。电路能够提供3A的负载能力，此时压差为340mV。工作时的静态电流在1mA左右，关断状态下静态电流下降到1uA以下。静态电流处于良好受控状态，与其他许多稳压器不同，此器件的静态电流在欠压状态下不会增大。除了快速瞬态响应之外，CBM1764DT还拥有非常低的输出电压噪声，从而使其非常适合为噪声敏感的RF系统供电。
输出电压范围为1.2V到20V，可采用低至10uF的输出电容保持稳定。内部保护电路包括反向保护、电流限制、过热保护和反向电流保护。器件可提供1.5V、1.8V、2.5V、3.3V的固定输出电压，也可作为一款具备1.2V参考电压的可调产品。CBM1764DT稳压器采用5引脚TO - 263封装。
商品特性
- 快速瞬态响应
- 输出电流：3A
- 输入输出压差：340mV（负载3A）
- 低噪声：40uVRMS（10Hz - 100kHz）
- 1mA静态电流
- 宽输入电压范围：2.7V - 20V
- 不需要保护二极管
- 欠压模式中静态电流受控
应用领域
- 3.3V到2.5V逻辑电源用于开关电源的后置稳压
