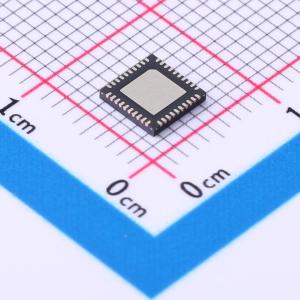

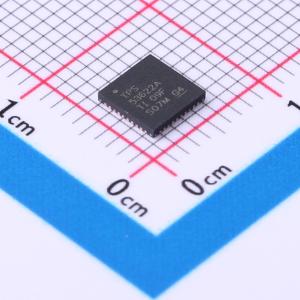

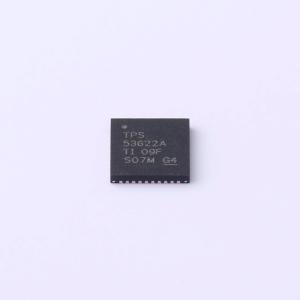

商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 500mV~2.8125V;250mV~1.52V | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式;外部补偿;动态电压调节;可调限流 |
商品概述
TPS53622是一款完全符合VR13 SVID标准的双通道降压控制器,内置非易失性存储器(NVM)和PMBus™接口,与TI NexFET™功率级完全兼容。D-CAP+™架构结合下冲减小(USR)等先进控制功能可实现快速瞬态响应、低输出电容和良好的均流。该器件还提供全新的相位交错策略和动态相位 shedding,可在不同负载下提高效率。VCORE压摆率和电压定位的可调控制完善了Intel® VR13™功能。此外,该器件支持PMBus通信接口,可向系统上报电压、电流、功率、温度和故障状态的遥测数据。所有可编程参数均可通过PMBus接口配置,并可存储在NVM中作为新的默认值,最大限度减少外部元件数量。TPS53622器件采用散热增强型QFN封装,工作温度范围为-40℃ 至 125℃。
商品特性
- 符合Intel VR13串行VID (SVID)标准
- 完整的VR13服务器功能集,包含数字输入功率监控
- 可编程环路补偿
- 可通过非易失性存储器(NVM)配置,减少外部元件数量
- 独立相位电流校准和上报
- 动态相位降负载,带可编程电流阈值,可优化轻载和重载效率
- 快速加相实现下冲减小(USR)
- 向后兼容VR12.0和VR12.5
- 8位DAC,可选择5 mV或10 mV分辨率,双通道输出范围分别为0.25 V至1.52 V或0.5 V至2.8125 V
- 无驱动器配置,可实现高效高频开关
- 完全兼容TI NextFET™功率级,适合高密度解决方案
- 精确可调电压定位
- 专利AutoBalance™均相技术
- 可选16级每相电流限制
- PMBus™系统接口,可用于电压、电流、功率、温度和故障状态的遥测
- 可通过SVID或PMBus接口对动态输出电压转换进行压摆率可编程
- 转换电压范围为4.5 V 至 17 V
- 低静态电流
应用领域
- ASIC双电源轨需求
- 高性能处理器电源
