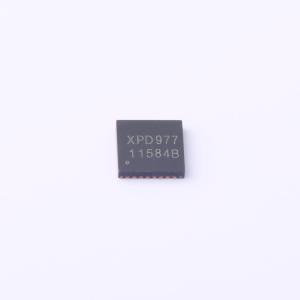

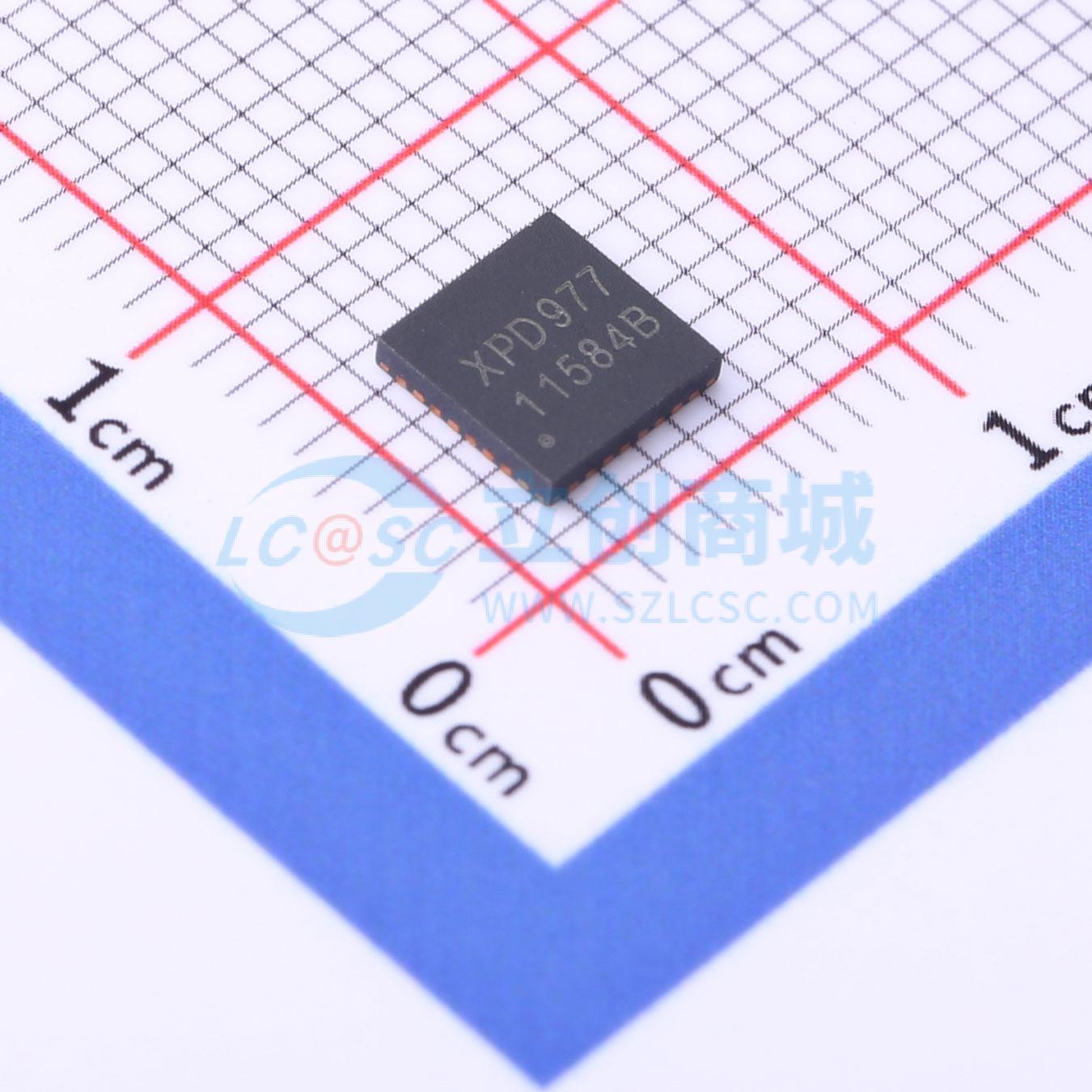

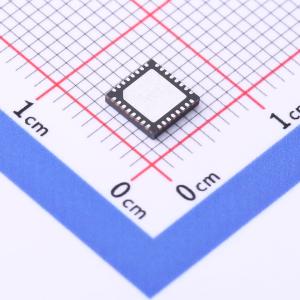

XPD977D30A

XPD977 是一款集成USB Type-C、USB Power Delivery（PD）3.0/2.0 以及PPS、QC3.0/2.0CLASS B 快充协议、华为FCP/SCP 快充协议、三星AFC 快充协议、VOOC 2.0 快充协议、BC1.2 DCP 以及苹果设备2.4A 充电规范的多功能USB 三端口控制器，为AC-DC适配器、移动电源、车载充电器等设备提供完整的Type-C 和Type-A 三端口充电解决方案。 XPD977 特别的集成了XPD-LINK互联通信专利技术。通过XPD-LINK互联功能，XPD977 可以简单灵活的应用在多个Type-C 和Type-A 端口的充电方案中。 XPD977 内置的TYPE-C 协议可以支持TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，并实现连接。集成的TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。 当Type-C 和Type-A 其中一个端口接入设备时，Type-C 或Type-A 端口都可以实现独立的快充功能。当Type-C 和Type-A 都接入设备时，XPD977 会将输出电压降至5V 给设备供电，其中Type-C 端口PD 只广播5V/3A，保留BC1.2 以及Apple 2.4A，而Type-A 端口则只保留Apple 2.4A。特别的，当Type-A 口一直连接苹果充电线但未接入苹果手机时，Type-C 口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD977 完美解决了Type-A 和Type-C 口连接充电线应用时的快充难题。此外，Type-A 口充饱关断电流阈值低至10mA，可支持智能穿戴设备小电流充电。 XPD977 通过一路可Sink/Source 的电流源，连接到AC-DC 或DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现电压平顺过渡。 XPD977 内部集成CC 环路控制，在共享电源下可以有效的控制总电流缓解前端电源压力 XPD977 支持二次烧录，可实现在线升级。 XPD977 内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端口电压是否处于安全状态）。 XPD977 集成10mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件，在发生错误时可以快速关闭输出并恢复到安全状态。 XPD977 采用QFN5×5 - 32 封装。应用中外围电路非常简洁，可以轻松通过USB PD 认证测试。

• 通过USB PD3.0 认证（TID：5594）
• 支持XPD-LINK多芯片互联通信技术
• 支持USB Type-C 协议
• 支持USB Power Delivery（PD）3.0 以及PPS 协议
• PDO 可配置：5V，9V，12V，15V，20V
• 输出功率高至65W
• APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
• 支持Quick Charge 2.0/3.0/3.0+ 协议
• 支持小米CHARGE TURBO 27W 协议
• 支持华为FCP/SCP/HVSCP 协议
• 支持华为10V 高压SCP 协议
• 支持三星AFC 协议
• 支持VOOC 2.0 协议
• 支持USB BC1.2 DCP
• 支持Apple 2.4A 充电规范
• 集成CC、CV 控制环路
• 集成10mΩ VBUS 通路功率开关管
• 集成10mΩ 电流检测电阻
• 内置VPWR 和VBUS 双放电通路
• 支持线损补偿功能
• 支持USB Type-A 和Type-C 双口工作模式
• 独立工作都有快充，同时工作回5V
• A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充
• A 口充饱关断电流阈值10mA，小电流充电
• 支持在线升级
• A 口采用电源端控制避免短路引发漏电
• 过压/欠压保护
• 过流保护
• 过温保护
• CC1/CC2/DP1/DM1/DP2/DM2 过压保护
• ESD 特性±4KV
• Package:QFN5X5 - 32

• AC-DC 适配器
• 带USB 端口排插
• USB 多口充电设备
