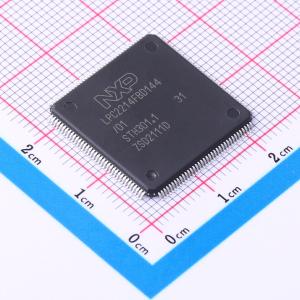

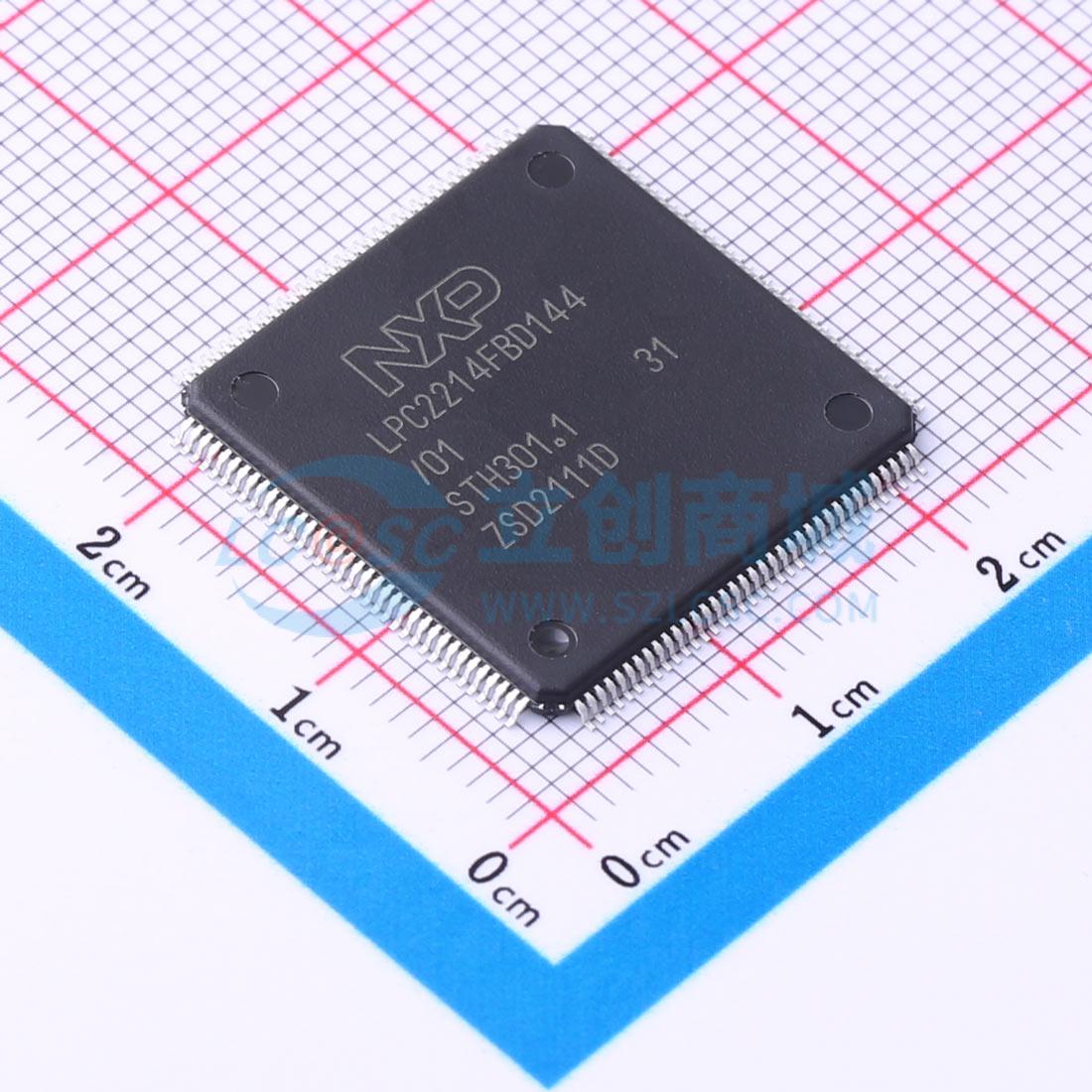

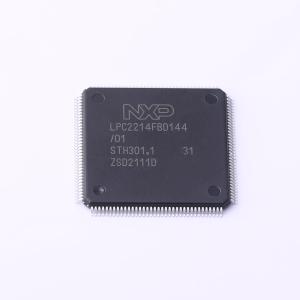

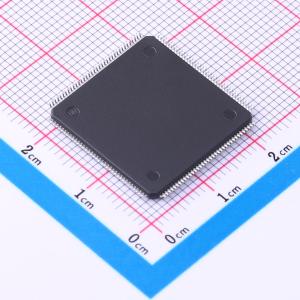

LPC2214FBD144/01K

单芯片16/32位ARM微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 基于16/32位ARM7TDMI-S CPU，具有实时仿真和嵌入式跟踪支持，以及128/256 kB嵌入式高速闪存。128位宽内存接口和独特的加速器架构，可在最大时钟速率下实现32位代码执行。对于关键代码大小应用，可选的16位Thumb模式可将代码减少30%以上，且性能损失最小。其采用144引脚封装，低功耗，拥有各种32位定时器、8通道10位ADC、PWM通道和多达9个外部中断引脚，特别适用于工业控制、医疗系统、门禁控制和销售点
品牌名称: NXP(恩智浦)
商品型号: LPC2214FBD144/01K
商品编号: C2892064
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 5.867克(g)

商品参数

商品概述

LPC2212/2214搭载16/32位ARM7TDMI-S CPU，支持实时仿真和嵌入式跟踪，内置128/256kB嵌入式高速闪存。128位宽存储接口和加速架构支持32位代码在最高时钟速率下执行。对于对代码大小要求严格的应用，可选16位Thumb模式可将代码大小减少30以上，仅带来极小的性能损失。该微控制器采用144引脚封装，功耗低，集成多种32位定时器、8通道10位ADC、PWM通道以及最多9个外部中断引脚，可用快速GPIO数量从最多76引脚（带外部存储器）到最多112引脚（单芯片）不等，配备多种串行通信接口。ARM7TDMI-S为通用32位微处理器，具备高性能与低功耗的特点，架构基于精简指令集计算机原则，指令集与相关译码机制比微程序设计的复杂指令集计算机更简单，可在小巧低成本的处理器核心上实现高指令吞吐量与出色的实时中断响应；采用流水线技术，可让处理与存储系统的所有部分持续工作；配备Thumb架构，适合存在存储限制的高容量应用或对代码密度有要求的应用。

商品特性

LPC2212/2214/01器件的快速GPIO端口引脚翻转速度比原有器件快最多3.5倍，可随时读取引脚状态，不受引脚当前功能影响
ADC配有专用结果寄存器，可减少中断开销；ADC引脚配置为数字I/O功能时可承受5V电压
UART0/1集成分数波特率发生器，具备自动波特率能力，握手流控完全由硬件实现
带缓冲的SSP串行控制器，支持SPI、4线SSI和Microwire格式
SPI支持可编程数据长度，增强了主模式功能
多样化代码读保护可实现不同安全等级，该特性同时支持LPC2212/2214/00器件
通用定时器可作为外部事件计数器工作
采用LQFP144封装的16/32位ARM7TDMI-S微控制器
片内集成16kB静态RAM和128/256kB片内闪存程序存储器，128位宽接口/加速器支持60MHz高速运行
支持在系统编程和在应用编程，通过片内引导程序实现，闪存编程每512B行耗时1ms，单扇区或全片擦除耗时400ms
提供EmbeddedICE-RT和嵌入式跟踪接口，可配合片内RealMonitor软件实现实时调试，支持指令执行的高速实时跟踪
8通道10位ADC，转换时间最低可达2.44μs
集成两个32位定时器（各带4个捕获通道和4个比较通道）、PWM单元（6路输出）、实时时钟和看门狗
集成多个串行接口，包括两个UART(16C550)、快速I2C总线(400kbit/s)和两个SPI
矢量中断控制器，支持可配置优先级和矢量地址
可配置外部存储器接口，最多支持4个存储块，每个块最高16MB，支持8/16/32位数据宽度
最多112个通用I/O引脚，可承受5V电压，最多提供9个边沿或电平敏感的外部中断引脚
CPU最大时钟为60MHz，由片内可编程锁相环提供，锁相环稳定时间为100μs
片内晶体振荡器，工作范围为1MHz~30MHz
提供空闲和掉电两种低功耗模式
可通过外部中断将处理器从掉电模式唤醒
可单独开启/关闭外设功能，优化功耗
双电源供电：CPU工作电压范围为1.65V~1.95V(1.8V±0.15V)，I/O供电电压范围为3.0V~3.6V(3.3V±10%)，I/O引脚可承受5V电压

应用领域

工业控制
医疗系统
门禁控制
销售点设备
通信网关
协议转换器
嵌入式软调制解调器
各类通用应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM其他系列
	CPU最大主频	60MHz
	CPU位数	16/32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	16KB

	属性	参数值
	EEPROM容量	-
	I/O数量	112
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.65V~1.95V
	工作温度	-40℃~+85℃
	功能特性	上电复位(POR)
