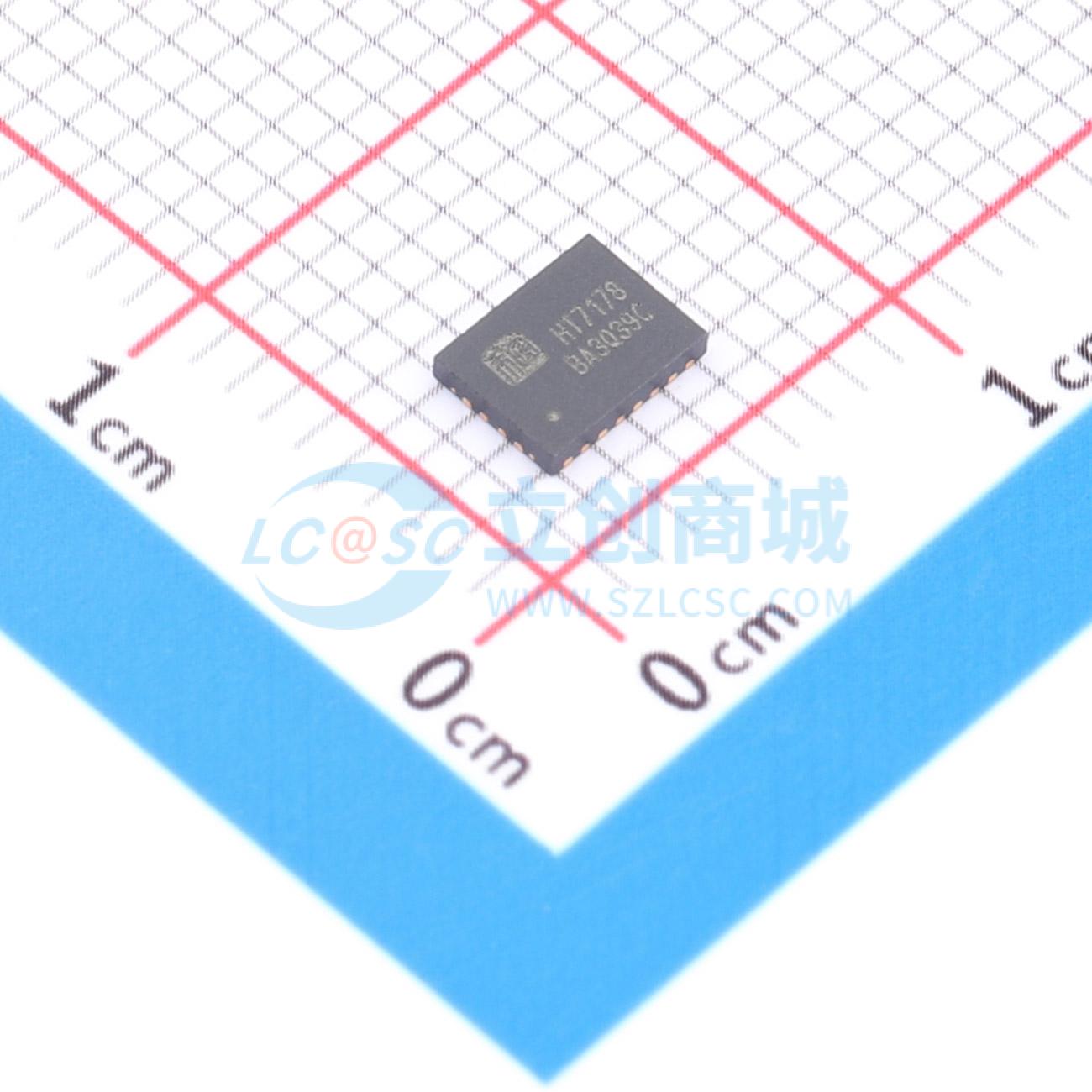

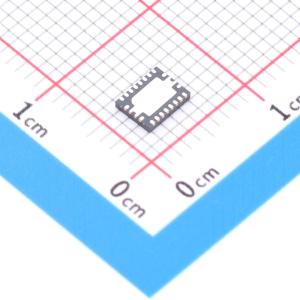

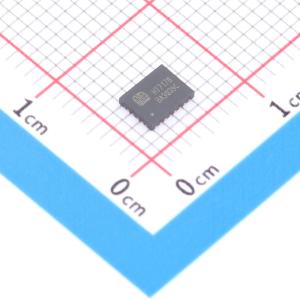

温馨提醒：图片仅供参考，商品以实物为准

HT7178DNER

全集成同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT7178是一款高功率密度、全集成升压转换器,带有负载关断功能的栅极驱动,集成16mΩ功率开关管和16mΩ同步整流管,为便携式系统提供高效的小尺寸解决方案。该器件具有2.7V至20V宽输入电压范围,4.5V至20V输出电压范围,14A开关电流能力,支持单节或两节锂电池,或12V铅酸电池的应用。轻载条件下支持PFM和强制PWM两种调制方式,集成输出关断功能的栅极驱动,提供22V输出过压保护、逐周期过流保护和热关断保护。
品牌名称: 嘉兴禾润
商品型号: HT7178DNER
商品编号: C2891990
商品封装: DFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.186667克(g)

商品参数

商品概述

HT7178是一款高功率密度、完全集成的同步升压转换器，配备16mΩ功率开关和16mΩ整流开关，可为便携式系统提供高效、小尺寸的解决方案。HT7178的输入电压范围宽，为2.7V至20V，支持单节、双节锂电池以及12V铅酸电池应用。该器件的开关电流能力为14A，可提供高达20V的输出电压。 HT7178采用自适应恒定关断时间峰值电流控制拓扑来调节输出电压。在中等到重负载条件下，它以PWM模式工作。在轻负载条件下，该器件可通过MODE引脚选择两种工作模式。一种是PFM模式，用于提高效率；另一种是强制PWM模式，用于避免因开关频率低而导致的应用问题。PWM模式下的开关频率可通过外部电阻在200kHz至1.4MHz范围内调节。当HT7178通过栅极驱动输出断开外部FET而关断时，可将输出与输入侧隔离，从而限制负载电流消耗。 HT7178还实现了可编程软启动功能和可调开关峰值电流限制功能。此外，该器件提供22V输出过压保护、逐周期过流保护和热关断保护。

商品特性

输入电压范围VPIN：2.7V至20V
输出电压范围VOUT：4.5V至20V
可编程开关峰值电流限制：高达14A
高效率：95%（VPIN = 7.2V，VOUT = 16V，IOUT = 3A）；94%（VPIN = 12V，VOUT = 18V，IOUT = 4A）；90%（VPIN = 3.3V，VOUT = 9V，IOUT = 3A）
两种调制模式可选：轻负载时为PFM或PWM模式
输出过压保护（22V）、逐周期过流保护、热关断保护
无铅封装，DFN20L，4.5mm * 3.5mm

应用领域

无线扬声器
便携式扬声器
快速充电移动电源
电子烟
电源接口（USB Type - C、雷电接口）
销售点终端
平板电脑/笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~20V
	输出电压	-
	输出电流	-
	开关频率	200kHz~1.4MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	-
	拓扑结构	升压式
	开关管(内置/外置)	-
	输出类型	-
