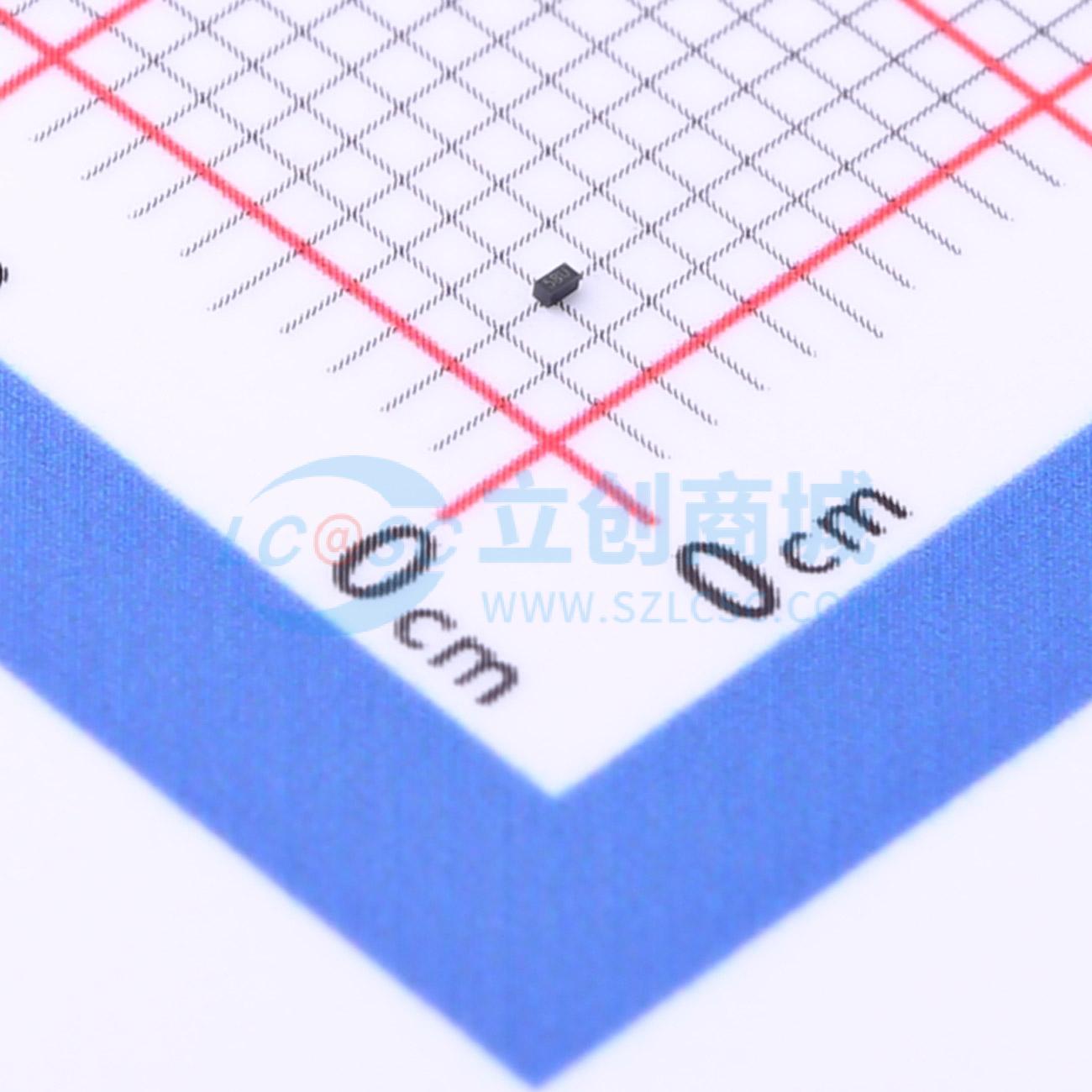

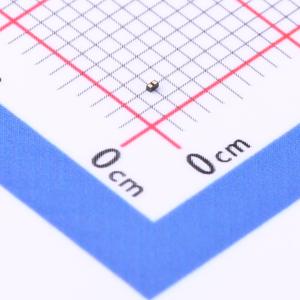

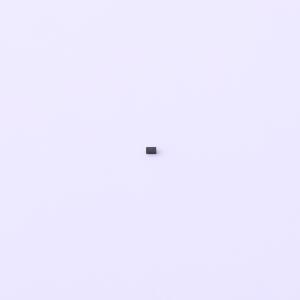

温馨提醒：图片仅供参考，商品以实物为准
KPESD5V0L1BSF
双向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KPESD5V0L1BSF是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。KPESD5V0L1BSF的典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、极快速充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。KPESD5V0L1BSF采用超小型DFN0603封装。该器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD鲁棒性等特性的结合，使KPESD5V0L1BSF适用于高速数据端口和高频线路应用，如手机和高清视觉设备。
- 品牌名称
- KUU
- 商品型号
- KPESD5V0L1BSF
- 商品编号
- C2891603
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品概述
KPESD5V0L1BSF是一款低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。KPESD5V0L1BSF的典型电容为0.25pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、极快速充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 KPESD5V0L1BSF采用超小型DFN0603封装。该器件可保护一条高速数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。低电容、超小尺寸和高ESD鲁棒性等特性的结合，使KPESD5V0L1BSF适用于高速数据端口和高频线路应用，如手机和高清视觉设备。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（0.6mm×0.3mm×0.3mm）
- 保护一条数据、控制线
- 低电容：0.25pF（典型值）
- 低泄漏电流
- 低钳位电压
应用领域
- 串行ATA
- 台式机、服务器和笔记本电脑
- 手机
- MDDI端口
- USB数据线保护
- 显示端口
- 数字视频接口（DVI）
