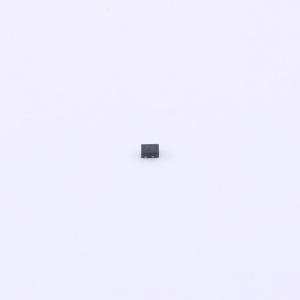

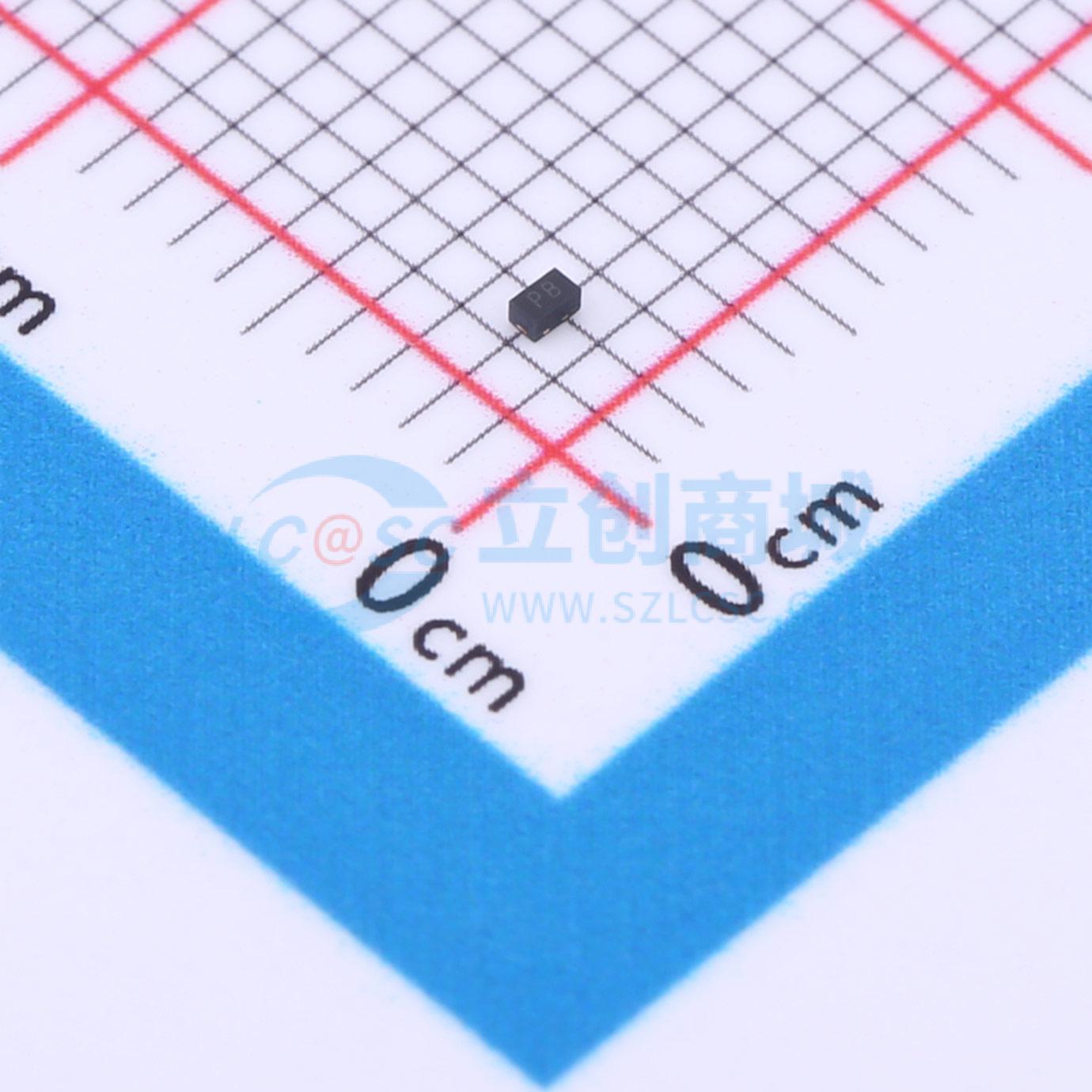

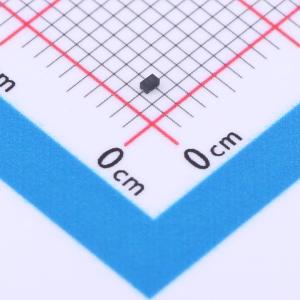

温馨提醒：图片仅供参考，商品以实物为准

KPESD5V0S1BL

ESD 5V截止峰值脉冲电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KPESD5V0S1BL是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。KPESD5V0S1BL的典型电容仅为8pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。KPESD5V0S1BL采用超小型DFN1006封装。KPESD5V0S1BL器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。
品牌名称: KUU
商品型号: KPESD5V0S1BL
商品编号: C2891605
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

KPESD5V0S1BL是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。KPESD5V0S1BL的典型电容仅为8pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 KPESD5V0S1BL采用超小型DFN1006封装。KPESD5V0S1BL器件可保护一条数据线。它为系统设计人员在空间有限的情况下保护单条数据线提供了灵活性。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（1.0mm x 0.6mm x 0.4mm）
保护一条数据、控制或电源线
低电容
低漏电流
低钳位电压
每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击

应用领域

便携式电子设备
台式机、服务器和笔记本电脑
手机
MP3端口
数字端口
用户识别模块（SIM）卡

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(10000个/圆盘，最小起订量 20 个)

个

起订量：20 个10000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	-
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	100W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	8pF
