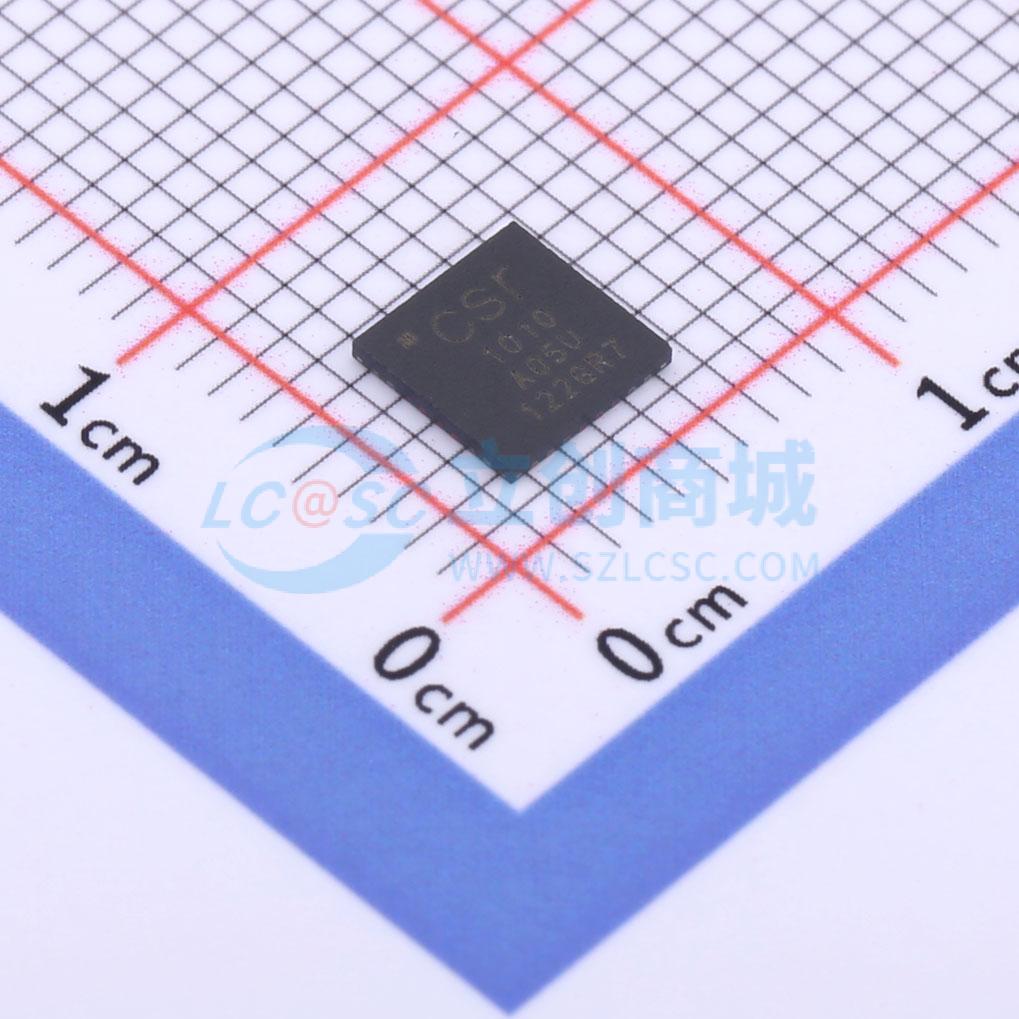

温馨提醒：图片仅供参考，商品以实物为准
CSR1010A05-IQQM-R
适用于物联网应用的单模蓝牙低功耗无线电解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单模蓝牙低功耗无线电，集成微处理器和增强型内存，适用于物联网应用。提供内置处理器，运行客户应用程序以及合格的蓝牙单模协议栈和无线电。可直接由3V纽扣电池供电，并直接连接到PCB天线。针对易于开发和低成本设计进行了优化，外部组件最少，提供完整的蓝牙低功耗合格解决方案，连接时间更短，功耗比蓝牙基本速率低约20倍。基于此的蓝牙低功耗设备能够在紧凑型设备之间传输简单数据集，为物联网开辟全新的蓝牙应用类别。
- 品牌名称
- Qualcomm
- 商品型号
- CSR1010A05-IQQM-R
- 商品编号
- C2888322
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.204823克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | UART；PWM；I2C | |
| 工作电压 | 1.8V~4.3V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 9dBm | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | - | |
| 灵敏度 | -93dBm | |
| 接收电流 | - | |
| 典型应用频率 | - | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
CSR101x产品系列包含五种产品变体，旨在开发使用低功耗蓝牙的设备。CSR101x系列提供内置处理器，用于运行客户应用程序以及经过认证的蓝牙单模协议栈和无线电模块。CSR101x芯片可直接由3V纽扣电池供电，并可直接连接到PCB天线。 CSR101x片上系统（SoC）经过优化，便于开发且设计成本低，所需外部组件极少，提供了完整的低功耗蓝牙认证解决方案，连接时间更短，功耗比蓝牙基本速率低约20倍。基于CSR101x的低功耗蓝牙设备能够在紧凑型设备之间传输简单数据集，从而为物联网（IoT）开辟了全新的蓝牙应用类别。
商品特性
- 支持直接单端50Ω天线连接的蓝牙4.1低功耗无线电模块
- 50kB用户应用程序空间
- 开关模式电源和线性稳压器
- 高达4.4V的锂聚合物电池直接供电连接
- 唤醒中断和看门狗定时器
- 时间戳硬件
- 1μA集成按键扫描硬件
- 外设（I²C）和调试接口（SPI）
- 集成蓝牙4.1认证协议栈
- 片上温度和电池监测
- 用于LED图案和电机控制的PWM硬件模块
- 主从操作，包括加密功能
- 包含C编译器和调试工具的软件开发套件
应用领域
- 输入配件
- 电视遥控器
- 健身设备
- 汽车无钥匙进入系统
- 心率监测器
- 智能照明
